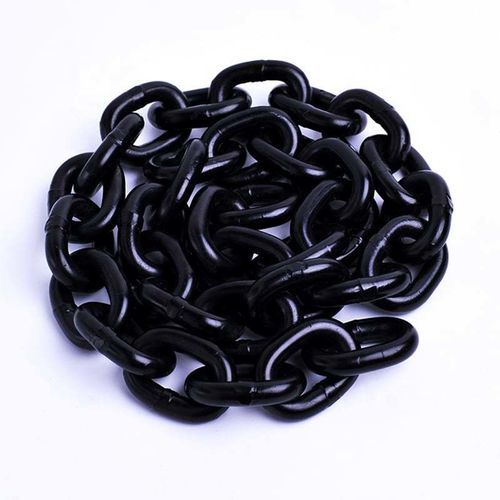

Catena di sollevamento in lega di acciaio Grade 100

in acciaio altoresistenzialead alta resistenzaper carichi pesanti

Panoramica Le catene 16 mm Grade 100 sono realizzate in acciaio legato ad alta resistenza e sottoposte a controlli completi durante la produzione. Ogni catena 16 mm Grade 100 è sottoposta a proof test a due volte il Working Load Limit (WLL) e presenta una resistenza minima a rottura pari a quattro volte la WLL. Il prodotto soddisfa o supera le normative OSHA, NACM e ASTM applicabili. I certificati sono disponibili gratuitamente su richiesta.

Introduzione Le catene 16 mm Grade 100 sono state progettate e approvate specificamente per applicazioni di sollevamento aereo. In qualità di catena ad alta resistenza, il Grade 100 offre circa il 20% in più di WLL rispetto a una catena Grade 80 di dimensione comparabile, consentendo una riduzione della sezione in base al carico richiesto. Le catene Grade 100 sono anche indicate come Grade 10, System 10 o Spectrum 10.

Parametri

• Grado della catena: Le classificazioni NACM e ASTM determinano il grado; gradi più elevati forniscono maggiore WLL per la stessa dimensione della catena.
• Working Load Limit (WLL): Il carico massimo che deve essere applicato in trazione diretta a una lunghezza dritta di catena non danneggiata.
• Proof Test: Forza di prova di integrità applicata in trazione diretta; le catene sono testate a 2x WLL. I risultati di prova non devono essere utilizzati come criteri di progetto o servizio.
• Forza minima di rottura: La forza minima a cui un campione si rompe durante il test; tipicamente 4x WLL per queste catene. I valori di rottura sono test di accettazione del produttore e non criteri di progetto.
• Sollevamento aereo: Operazioni di sollevamento che posizionano un carico sospeso in una posizione in cui la caduta potrebbe causare lesioni o danni; le catene Grade 100 sono approvate per il sollevamento aereo.

Tabella - Dimensioni catena e parametri
Dimensione catena Pollice | Dimensione catena MM | Working Load Limit (lbs) | Peso per piede (lbs) | Dimensione materiale Pollice | Lunghezza interna Pollice | Lunghezza interna MM | Larghezza interna Pollice | Larghezza interna MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Norme

• Standard: 16 mm Grade 100 Chains
• MOQ: 100 Metri
• Confezione: Cartone + Bancale in acciaio

Specifiche tecniche

• Brand: TOPONE Chain
• Serie / Denominazione: Grade 100 Chain
• Materiale: Acciaio legato ad alta resistenza
• Progetto / Uso: Progettata e approvata per applicazioni di sollevamento aereo
• Proof Test: Testata a due volte la WLL; 100% testata in produzione
• Forza minima di rottura: Forza minima di rottura pari a quattro volte la WLL
• Prestazioni vs Grade 80: Circa +20% di WLL rispetto a una catena Grade 80 di dimensione simile
• Nomi alternativi: Grade 10, System 10, Spectrum 10
• Esempio (16 mm / 5/8"): Dimensione catena 16 mm; WLL 22,600 lbs; Peso per piede 3.72 lbs; Dimensione materiale 0.63"; Lunghezza interna 1.93" (49 mm); Larghezza interna 0.92" (23 mm)
• Certificazioni: Conforme o superiore ai requisiti OSHA, NACM e ASTM; certificati disponibili su richiesta
• MOQ: 100 Metri
• Confezione: Cartone + Bancale in acciaio
