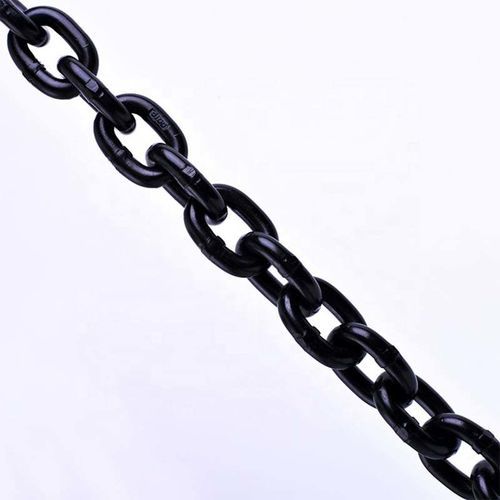

Catena di sollevamento in acciaio Grade 100

in legain acciaio altoresistenzialeper applicazioni difficili

Panoramica
La catena in lega Grado 100 è realizzata in acciaio legato di alta qualità. La catena Grado 100 è testata durante l'intero processo di produzione. Tutte le nostre catene Grado 100 sono sottoposte a proof test pari al doppio del limite di carico di lavoro. La resistenza minima alla rottura è quattro volte il limite di carico di lavoro. Le nostre catene Grado 100 soddisfano o superano le specifiche OSHA, governative, NACM e ASTM vigenti. Certificati disponibili gratuitamente.

Introduzione
La catena in lega Grado 100 è stata progettata specificamente per i requisiti rigorosi delle applicazioni di sollevamento aereo. È una catena in acciaio legato ad alta resistenza. Rispetto a una catena Grado 80 di pari misura, la Grado 100 offre circa il 20% in più di limite di carico di lavoro, permettendo la riduzione della sezione della catena in funzione del carico richiesto. Le catene Grado 100 sono anche indicate come Grade 10, System 10 o Spectrum 10. La catena Grado 100 è approvata per il sollevamento aereo.

Parametri

• Grado della catena: NACM (National Association of Chain Manufacturers) e ASTM classificano le catene per grado. Più alto è il grado, maggiore è il limite di carico di lavoro per la stessa dimensione della catena.
• Limite di carico di lavoro (WLL): (capacità nominale) è il carico massimo che deve essere applicato in trazione diretta a una lunghezza diritta di catena non danneggiata.
• Proof Test: forza di trazione minima applicata a una catena con aumento continuo della forza durante la produzione. Questi carichi sono test di integrità della produzione e non devono essere usati come criterio di progettazione o servizio.
• Forza minima di rottura: la forza minima alla quale la catena, durante i test di produzione, si è dimostrata soggetta a rottura sotto una trazione crescente. I valori di rottura sono test di accettazione del produttore e non devono essere usati come criteri di progettazione o servizio.
• Sollevamento aereo: processo di sollevamento che porta un carico sospeso liberamente in una posizione in cui la caduta del carico potrebbe causare lesioni o danni materiali.

Tabella tecnica
Dimensione catena Pollici | Dimensione catena MM | Limite di carico (lbs) | Peso per piede (lbs) | Dimensione materiale Pollici | Lunghezza interna Pollici | Lunghezza interna MM | Larghezza interna Pollici | Larghezza interna MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43

Norme

• Standard: Grade 100 Alloy Chain
• MOQ: 100 Metri
• Imballo: Cartone + pallet in acciaio

Caratteristiche / specifiche tecniche

• Brand: TOPONE CHAIN
• Denominazione commerciale (modello): Grade 100 Alloy Chain
• Materiale: Acciaio legato ad alta resistenza
• Proof tested: 100% proof tested; livello di proof test = 2× WLL (test di produzione)
• Forza minima di rottura: minimo 4× WLL
• Norme / Certificazioni: Conforme o superiore alle specifiche OSHA, NACM e ASTM
• Applicazione: Progettata e approvata per il sollevamento aereo
• Vantaggio prestazionale: ≈20% di aumento del WLL rispetto a una catena Grade 80 equivalente
• Nota anche come: Grade 10, System 10, Spectrum 10
• Dimensioni tipiche & WLL: vedere la tabella tecnica sopra per dettagli su dimensioni, WLL e pesi
• MOQ e imballaggio: ordine minimo 100 metri; imballata in cartone + pallet in acciaio
