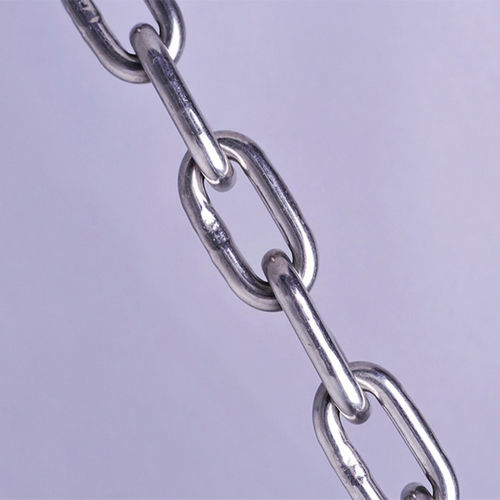

Catena per rimorchio ASTM Grade 43

in acciaio al carbonioin acciaio lucidoin acciaio galvanizzato a caldo

Panoramica
Catena ASTM Grade 43 High Test per applicazioni industriali e di servizio generale. Finiture disponibili: lucidata, galvanizzata a caldo e verniciata con zinco. Disponibile in versione long-link (NACM) e short-link (ASTM 80) con gli stessi valori di resistenza.

Introduzione
Prodotta in acciaio a basso tenore di carbonio, la catena ASTM Grade 43 High Test è indicata per agricoltura, boscaiolo, traino, manovre e uso industriale. Le long-link (NACM) offrono lunghezza interna maggiore per risparmiare peso e costo mantenendo gli stessi limiti di carico delle short-link (ASTM 80). Limiti di carico, prove e carichi di rottura minimi sono specificati per ogni taglia nominale.

Tabella taglie nominali
Taglia nominale | Diametro materiale (mm) | Diametro materiale (in) | WLL (lbs) | Test (lbs) | Rottura min (lbs) | Lunghezza interna (mm) | Larghezza interna (mm)
1/4" | 7.0 | 0.276 | 2,600 | 3,900 | 7,800 | 31.5 | 9.8
5/16" | 8.7 | 0.343 | 3,900 | 5,850 | 11,700 | 32.8 | 11.2
3/8" | 10.3 | 0.406 | 5,400 | 8,100 | 16,200 | 35.0 | 14.0
1/2" | 13.5 | 0.531 | 9,200 | 13,800 | 27,600 | 45.5 | 18.2
3/4" | 20.0 | 0.787 | 20,200 | 30,300 | 60,600 | 70.0 | 25.0

Parametri (Taglia / Dimensioni / Carichi / Peso per m)
Taglia (mm) | D (mm) | Lunghezza interna A (mm) | Larghezza esterna B (mm) | Carico di lavoro (kg) | Carico di prova (N) | Carico di rottura (N) | Peso per m (kg)
3 | 0.5 | 26 | 12 | 55 | 1050 | 3200 | 0.15
5 | 0.5 | 35 | 20 | 160 | 3150 | 10000 | 0.43
8 | 0.5 | 52 | 32 | 400 | 8000 | 25000 | 1.10
12 | 1.0 | 78 | 48 | 940 | 18800 | 56500 | 2.55
20 | 1.0 | 120 | 75 | 2500 | 50000 | 160000 | 7.00

Norme e imballaggio
Norme: ASTM Grade 43, ASTM 80 (short link), NACM (opzione long link). MOQ: 100 metri. Imballaggio: cartone + pallet in acciaio per ordini all'ingrosso.

Note su tipi e finiture

• Materiale: acciaio a basso tenore di carbonio.
• Finiture disponibili: lucidata, galvanizzata a caldo, verniciata con zinco, elettro-galvanizzata.
• Tipi di maglia: long link (NACM) e short link (ASTM 80); stesse caratteristiche di resistenza; long link permette riduzione di peso.
• Impieghi tipici: agricoltura, lavori forestali, traino, manovre, costruzioni e industria generale.

Caratteristiche / Specifiche tecniche

• Nome/serie prodotto: Catena ASTM Grade 43 High Test.
• Taglie nominali disponibili: 1/4"–7/8" (imperiale) e 3–32 mm (metrico), vedere tabelle per dimensioni complete.
• Dati di carico: limiti di carico di lavoro, carichi di prova e forze minime di rottura specificate per taglia.
• Peso per metro e dimensioni interne fornite per ogni taglia.
• MOQ: 100 metri; imballaggio standard: cartone + pallet in acciaio.
