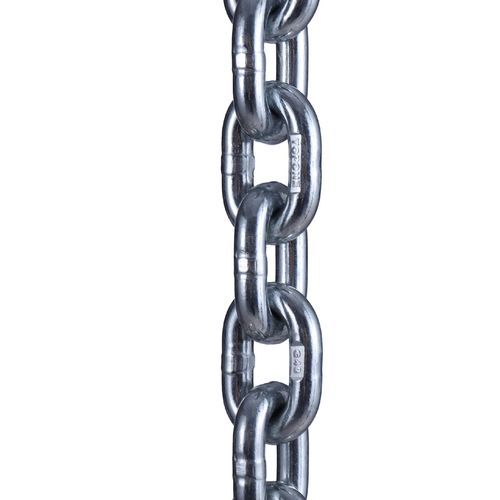

Catena di movimentazione galvanizzata Grade 43

con gancio sui due latizincataad alta resistenza

Panoramica del prodotto
Catena Grade 43 per ancoraggio con finitura elettrozincata, fornita su mezza bobina. Maglie saldate elettronicamente; finitura elettrozincata (colore naturale). Conforme o superiore agli standard NACM e ASTM (A391 & A413). Alto rapporto resistenza/peso. NON utilizzare per sollevamento sospeso. NON superare mai il carico di lavoro indicato. Testata e certificata.

Introduzione
La catena Grade 43 è una catena binder in acciaio ad alta resistenza con maggiore resistenza a trazione rispetto alla Proof Coil (Grade 30). Applicazioni tipiche: traino, ancoraggio e impiego forestale dove è richiesta una maggiore capacità di carico. Le catene Grade 43 sono fornite con un gancio clevis a ciascuna estremità. Non omologata per sollevamento sospeso o per il sollevamento di persone.

Parametri

• Classe della catena: Gradi NACM & ASTM (A391 & A413). Una classe superiore fornisce un WLL maggiore per lo stesso diametro.
• Carico di lavoro (WLL): Capacità nominale; carico massimo applicato in trazione diretta su una lunghezza dritta e integra della catena.
• Proof Test: Test di integrità in fabbricazione; forza minima applicata con incremento controllato durante la produzione. Solo a scopo di verifica, non valore di progetto.
• Forza minima di rottura: Forza minima rilevata alla rottura durante il test a trazione. Non è un valore garantito per servizio/progetto.
• Sollevamento sospeso: Sollevamento che sospende un carico libero la cui caduta potrebbe causare danni o lesioni; Grade 43 NON è per sollevamento sospeso.

Tabella tecnica
Size MM | D +/-MM | Inside Length A MM | A +/-MM | Outside Width B MM | B +/-MM | Working Load KG | Test Load N | Breaking Load N | Weight Per M KG
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Norme
Nome: Catena Grade 43 finitura elettrozincata mezza bobina. MOQ: 100 metri. Imballo: cartone + pallet in acciaio.

Caratteristiche / specifiche tecniche

• Prodotto: Catena Grade 43 per ancoraggio, finitura elettrozincata, fornita su mezza bobina.
• Costruzione: Maglie saldate elettronicamente; finitura colore naturale (elettrozincata).
• Conformità: Conforme o superiore agli standard NACM e ASTM (A391 & A413).
• Note d'uso: Elevato rapporto resistenza/peso; NON omologata per sollevamento sospeso; fornita con gancio clevis a ciascuna estremità per ancoraggio/remorchio.
• Qualità: Testata a prova e certificata; valori di prova e di rottura specificati per misura nella tabella tecnica.
• Ordine minimo: 100 metri.
• Imballo: Cartone su pallet in acciaio.
