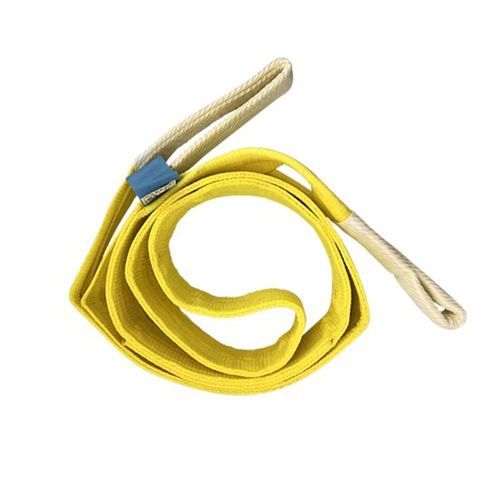

Braca di sollevamento in tessuto

piattacinghia2 tiranti

Panoramica
Questa cinghia piatta per sollevamento è progettata per applicazioni industriali di sollevamento. Realizzata in Poliestere, Nylon o Polipropilene, la cinghia offre flessibilità, resistenza alla corrosione e peso ridotto. Disponibile in lunghezze regolabili e in diverse portate nominali (WLL). Fattori di sicurezza/progettazione fino a 8:1 vengono applicati in base alla configurazione e alle norme. Adatta a configurazioni a gamba singola, a più gambe e a brache per operazioni di sollevamento leggere o pesanti.

Parametri
Fattori applicati alla WLL nominale (configurazioni di esempio): 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8

• WLL 1T | Larghezza 30 mm | 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800
• WLL 2T | Larghezza 50 mm | 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600
• WLL 3T | Larghezza 75 mm | 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400
• WLL 4T | Larghezza 100 mm | 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200
• WLL 5T | Larghezza 125 mm | 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000
• WLL 6T | Larghezza 150 mm | 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800
• WLL 8T | Larghezza 200 mm | 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400
• WLL 10T | Larghezza 250 mm | 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000
• WLL 12T | Larghezza 300 mm | 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600

Norme

• ISO4878
• EN1492-1/2:2000
• ASME B30.9-2003
• EN12195-2:2000

Avvertenze

• La mancata osservanza di queste avvertenze può causare gravi danni, lesioni o morte.
• Usare solo personale formato.
• Può guastarsi se danneggiata, usata scorrettamente o sovraccaricata.
• Ispezionare la cinghia prima di ogni uso.
• Proteggere sempre la cinghia dagli spigoli vivi del carico.
• Non tentare di utilizzare la cinghia oltre la sua capacità nominale.
• Non utilizzare la cinghia se l'etichetta di capacità è rimossa o illeggibile.
• Evitate acidi, alcali e l'esposizione ai raggi solari.
• Non fare nodi nella cinghia poiché la resistenza si riduce notevolmente.
• Non utilizzare la cinghia in presenza di tagli, danni da calore o chimici, usura eccessiva o altri difetti.

Specifiche tecniche

• Nome prodotto: Cinghia di sollevamento piatta
• Colore commerciale esempio: Giallo
• Materiali: Poliestere, Nylon, Polipropilene
• Lunghezze regolabili disponibili
• Fattore di sicurezza/progettazione: fino a 8:1 (varia in base alla configurazione)
• WLL e larghezze nominali disponibili: 1T (30 mm), 2T (50 mm), 3T (75 mm), 4T (100 mm), 5T (125 mm), 6T (150 mm), 8T (200 mm), 10T (250 mm), 12T (300 mm)
• Limiti di carico forniti per più configurazioni di imbracatura e angoli di sollevamento (vedere i valori dei parametri sopra)
• Conformità alle norme: ISO4878; EN1492-1/2:2000; ASME B30.9-2003; EN12195-2:2000
