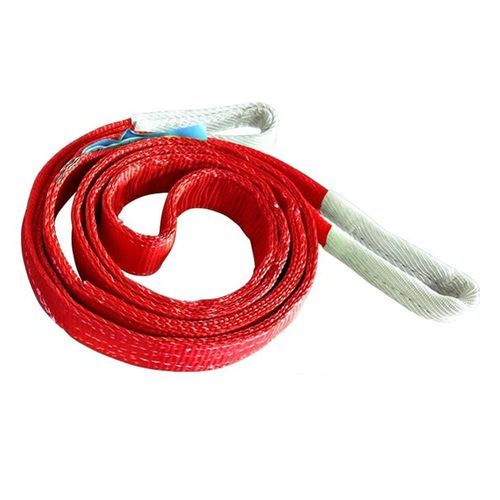

Braca di sollevamento in tessuto

piattain poliestere

Panoramica
La cinghia piatta di sollevamento è una imbracatura in poliestere occhiello–occhiello Duplex progettata per operazioni di sollevamento industriali generiche. Disponibile in diverse portate nominali (WLL) e lunghezze selezionabili per adattarsi all'applicazione.

Parametro (riepilogo tabella)
Dimensione | Larghezza (mm) | WLL singola (kg) — Sollevamento dritto / Strozzata / Sollevamento ad angoli (0–7°, 7–45°, 45–60°) | WLL doppia (kg) — Dritto / Strozzata / Sollevamento ad angoli (45°, 45–60°). Esempio riga fattori: 1.0 | 0.8 | 2.0 | 1.4 | 1.0 | 1.4 | 1.12 | 1.0 | 0.8. Esempi: WLL 1T — 30 mm — 1000 | 800 | 2000 | 1400 | 1000 | 1400 | 1120 | 1000 | 800. WLL 2T — 50 mm — 2000 | 1600 | 4000 | 2800 | 2000 | 2800 | 2240 | 2000 | 1600. WLL 3T — 75 mm — 3000 | 2400 | 6000 | 4200 | 3000 | 4200 | 3360 | 3000 | 2400. WLL 4T — 100 mm — 4000 | 3200 | 8000 | 5600 | 4000 | 5600 | 4480 | 4000 | 3200. WLL 5T — 125 mm — 5000 | 4000 | 10000 | 7000 | 5000 | 7000 | 5600 | 5000 | 4000. WLL 6T — 150 mm — 6000 | 4800 | 12000 | 8400 | 6000 | 8400 | 6720 | 6000 | 4800. WLL 8T — 200 mm — 8000 | 6400 | 16000 | 11200 | 8000 | 11200 | 8960 | 8000 | 6400. WLL 10T — 250 mm — 10000 | 8000 | 20000 | 14000 | 10000 | 14000 | 11200 | 10000 | 8000. WLL 12T — 300 mm — 12000 | 9600 | 24000 | 16800 | 12000 | 16800 | 13440 | 12000 | 9600.

Norme
ISO4878, EN1492-1/2:2000, ASME B30.9-2003, EN12195-2:2000.

Avvertenze

• La mancata osservanza delle avvertenze può provocare gravi danni, lesioni o decesso.
• Usare solo da personale formato.
• Può guastarsi se danneggiata, usata scorrettamente o sovraccaricata.
• Ispezionare l'imbracatura prima di ogni uso.
• Proteggere il nastro da spigoli vivi del carico.
• Non usare oltre la capacità nominale.
• Non usare se la targhetta della capacità è rimossa o illeggibile.
• Evitare l'esposizione prolungata ad acidi, alcali e luce solare.
• Non annodare il nastro; la resistenza diminuisce notevolmente.
• Non usare in caso di tagli, danni da calore o chimici, usura eccessiva o altri difetti.

Caratteristiche tecniche / Specifiche

• Tipo di prodotto: Cinghia piatta di sollevamento (cinghia occhiello–occhiello Duplex)
• Materiale: Poliestere
• Colore: Rosso
• Varianti WLL disponibili: 1T, 2T, 3T, 4T, 5T, 6T, 8T, 10T, 12T
• Larghezze nominali (mm): 30 (1T), 50 (2T), 75 (3T), 100 (4T), 125 (5T), 150 (6T), 200 (8T), 250 (10T), 300 (12T)
• Moltiplicatori angolo/carico inclusi come nel riepilogo parametri (esempio: 1.0, 0.8, 2.0, 1.4, 1.0, 1.4, 1.12, 1.0, 0.8)
• Configurazioni tipiche di sollevamento: sollevamento dritto, strozzato, sollevamenti tra 0 e 60° e montaggi con una o due cinghie
• Esempio principale in questa scheda: WLL 5T (larghezza 125 mm)
