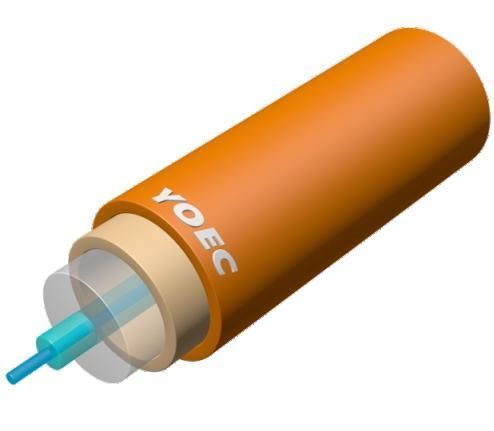

Cavo ottico di dati BI 9/125 U25 A2

per telecomunicazionimonomodale

Descrizione del prodotto
Progettata per installazioni con spazio di instradamento limitato e condizioni meccaniche gravose, questa fibra monomodale insensibile alla curvatura garantisce trasmissione stabile in presenza di raggi di curvatura ridotti e sollecitazioni dinamiche. La progettazione YOEC combina un profilo di indice su misura e un rivestimento avanzato per ridurre l'attenuazione dovuta alla curvatura mantenendo le tolleranze geometriche e meccaniche richieste.

Applicazione
Adatta a sistemi guidati e assemblaggi il cui instradamento richiede raggi di curvatura ridotti o flessioni ripetute. Usi tipici: componenti per sensori a fibra ottica, dispositivi ottici speciali e cavi instradati in strutture confinate o mobili.

Caratteristiche

• Bassa perdita da curvatura: progettata per limitare l'attenuazione in raggi di curvatura ridotti e in percorsi stretti.
• Affidabilità meccanica: materiali e struttura ottimizzati per migliorare resistenza alla trazione e resistenza alla fatica sotto sollecitazioni e vibrazioni.
• Conformità agli standard: compatibile con ITU-T G.657.A2 per integrazione con le infrastrutture monomodali esistenti.

Specifiche tipiche
Item — Unità — Specifica
Modello prodotto — / — BI 9/125 U25 A2

Caratteristiche ottiche
Lunghezza d'onda operativa — nm — 1310 / 1550
Attenuazione @1310 nm — dB/km — ≤ 0.40
Attenuazione @1550 nm — dB/km — ≤ 0.25
Attenuazione @1625 nm — dB/km — ≤ 0.25
Diametro del campo modal (1310 nm) — μm — 8.4 – 9.2
Lunghezza d'onda di cut-off del cavo — nm — ≤ 1260
Lunghezza d'onda di dispersione zero — nm — 1300 – 1324
Pendenza dispersione zero — ps/(nm²·km) — ≤ 0.092
Coefficiente PMD — ps/√km — ≤ 0.2

Caratteristiche geometriche
Concentricità nucleo/guaina — μm — ≤ 0.5
Diametro della guaina — μm — 124.5 ± 0.5
Non circolarità della guaina — % — ≤ 1.0
Diametro del rivestimento — μm — 245.0 ± 7.0
Concentricità guaina/rivestimento — μm — ≤ 12.5
Non circolarità del rivestimento — % — ≤ 6.0

Perdita da macrobending
10 giri @ 15 mm raggio — dB @1550 nm — ≤ 0.03
10 giri @ 15 mm raggio — dB @1625 nm — ≤ 0.10
1 giro @ 10 mm raggio — dB @1550 nm — ≤ 0.10
1 giro @ 10 mm raggio — dB @1625 nm — ≤ 0.20
1 giro @ 7.5 mm raggio — dB @1550 nm — ≤ 0.30
1 giro @ 7.5 mm raggio — dB @1625 nm — ≤ 0.50

Proprietà meccaniche
Raggio di curvatura — m — ≥ 4
Forza di sbucciatura del rivestimento (media) — N — 1.0 – 5.0
Forza di sbucciatura del rivestimento (picco) — N — 1.0 – 8.9
Resistenza a trazione (campione 0,5 m) — GPa — ≥ 3.8
Parametro di fatica dinamica — - — ≥ 22
Livello di test di prova — kpsi — 100 (Opzionale: 150 / 200)

Caratteristiche ambientali (1550 nm / 1625 nm)
Cicli di temperatura — -60°C ~ +85°C — ≤ 0.05 / 0.05 dB/km
Calore umido — 85°C, 30 giorni — ≤ 0.05 / 0.05 dB/km
Cicli temperatura & umidità — 10°C ~ 85°C, UR 4%–98% — ≤ 0.05 / 0.05 dB/km
Calore secco — 85°C, 30 giorni — ≤ 0.05 / 0.05 dB/km
Immersione in acqua — 23°C, 30 giorni — ≤ 0.05 / 0.05 dB/km

FAQ

• Che cos'è la fibra monomodale insensibile alla curvatura? — Una fibra progettata per mantenere bassa attenuazione anche con raggi di curvatura ridotti, garantendo trasmissione stabile in installazioni strette o complesse.
• In che cosa differisce dalla fibra monomodale standard? — Riduce le perdite indotte dalla curvatura e offre migliori prestazioni dove l'instradamento prevede curve strette o spazio limitato.
• Questa fibra è compatibile con i sistemi esistenti? — Sì. È conforme a ITU-T G.657.A2 per integrazione con le infrastrutture monomodali comuni.
• Quali sono i principali vantaggi? — Bassa perdita da curvatura, trasmissione prevedibile sotto sollecitazioni e maggiore durata meccanica per esercizio a lungo termine.

Riepilogo tecnico

• Modello: BI 9/125 U25 A2
• Lunghezze d'onda operative: 1310 nm, 1550 nm
• Attenuazione: ≤ 0.40 dB/km @1310 nm; ≤ 0.25 dB/km @1550 e @1625 nm
• Diametro del campo modale (1310 nm): 8.4 – 9.2 μm
• Conformità: ITU-T G.657.A2
• Diametro della guaina: 124.5 ± 0.5 μm; diametro del rivestimento: 245.0 ± 7.0 μm
• Macrobending: ≤ 0.03 dB (10 giri @15 mm, 1550 nm)
• Raggio di curvatura: ≥ 4 m
• Resistenza a trazione: ≥ 3.8 GPa (campione 0,5 m)
• Test di resistenza: 100 kpsi (opzionale 150/200)
• Stabilità ambientale: perdite ≤ 0.05 dB/km sotto prove termiche, di umidità e immersione
