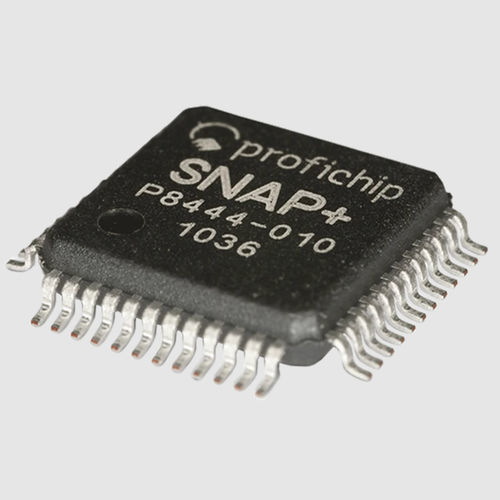

Microchip digitale SNAP+

analogicodi rilevazione

Informazioni di base sul backplane SliceBus: Sistema master singolo Fino a 64 stazioni slave (nodi) Trasmissione asincrona di dati seriali a 48 MBit/s su fisica LVDS punto-punto Linea di allarme aggiuntiva per l'inizializzazione e la comunicazione asincrona di eventi dal nodo al master Rilevamento completo del sistema da parte del master SliceBus senza informazioni esterne sulla configurazione del modulo Meccanismo di rilevamento degli errori: Codice CRC con distanza di Hamming 4 per ogni telegramma (tutti gli errori a 3 bit saranno rilevati) Funzione di watchdog all'interno di ogni nodo per l'osservazione del master SliceBus "Spegnimento automatico in caso di malfunzionamento del master SliceBus Statistica dei tentativi per il rilevamento precoce di eventuali problemi di trasmissione Sincronizzazione temporale: Ogni nodo dispone di un proprio orologio con risoluzione di 1 µs Tutti i clock dei nodi sono sincronizzati con il master SliceBus (precisione <100ns) Opzione per la sincronizzazione dell'orologio da SliceBus master a SliceBus master tramite diversi protocolli (Profibus DP V2, Profinet, Ethercat,...) SNAP+ Funzioni tecnologiche: Funzione I/O standard: 8 I/O digitali o fino a 32 I/O con shift register Funzione di filtro degli ingressi digitali integrata Segnalazione asincrona di eventi con marcatura temporale in µs per nodi avanzati Due contatori avanzati con sovracampionamento AB, latch, reset, uscita, isteresi, valore di confronto, conteggio ripetitivo/infinito e informazioni aggiuntive sulla marcatura temporale Funzione SSI con informazioni sulla marca temporale (calcoli di velocità: differenza contatore/tempo) Modulazione di larghezza d'impulso con risoluzione di 20 ns Modalità di misurazione della frequenza Nodi di marcatura temporale I/O digitali speciali (ETS: Edge Time Stamp System) per il controllo dei bordi di ingresso e di uscita con risoluzione di 1 µs (indipendente dal ciclo del bus di campo!)
