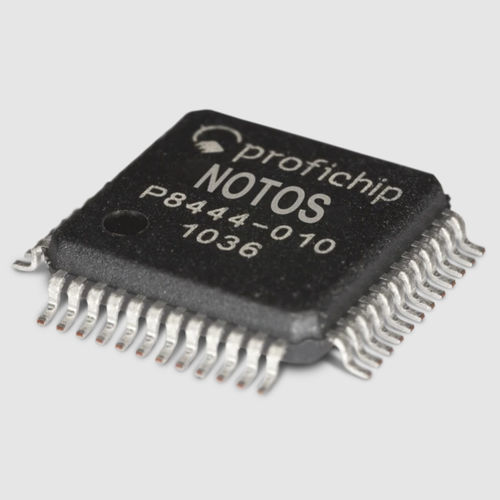

Microchip digitale NOTOS

analogico

La tecnologia SliceBus 2.0 è stata creata per offrire molte funzionalità aggiuntive, in un contesto di prezzo contenuto. Caratteristiche principali: Possibilità di funzionamento sincrono con clock nell'ordine dei nanosecondi Resistenza di terminazione LVDS integrata Trasmissione asincrona di dati seriali a 192 Mbit/s su una fisica LVDS punto-punto Numerose funzioni incluse per i moduli I/O disponibili (vedere sotto in segmenti specifici) Informazioni di base su SliceBus: Fino a 64 stazioni slave (nodi) Linea di allarme aggiuntiva per l'inizializzazione e le comunicazioni asincrone di eventi dal nodo al Master Rilevamento completo del sistema da parte del Master SliceBus senza informazioni esterne sulla configurazione dei moduli Meccanismo di rilevamento degli errori: Codice CRC con distanza di Hamming 4 per ogni telegramma (tutti gli errori a 3 bit vengono rilevati) Funzione Watchdog all'interno di ogni nodo per l'osservazione dello SliceBus Master "Auto shutdown" in caso di malfunzionamento dello SliceBus Master Statistica dei tentativi per il rilevamento precoce di eventuali problemi di trasmissione Sincronizzazione temporale: Orologio sincronizzato al nanosecondo per ogni nodo: Opzione per la sincronizzazione dell'orologio da SliceBus Master a SliceBus Master tramite diversi protocolli (PROFIBUS® DP-V2, PROFINET®, EtherCAT®, ecc.) Funzioni tecnologiche: Funzione I/O standard: 8 I/O digitali o fino a 32 I/O con shift register Funzione di filtro degli ingressi digitali integrata Segnalazione asincrona di eventi con marcatura temporale al nanosecondo per nodi avanzati Due contatori avanzati con sovracampionamento AB, latch, reset, uscita, isteresi, valore di confronto, ripetitivo/inesistente Informazioni sul conteggio e sulla marcatura temporale aggiuntiva: Funzione SSI con informazioni sulla marca temporale (calcoli di velocità: differenza contatore/tempo) Modulazione dell'ampiezza degli impulsi con risoluzione di 20 ns
