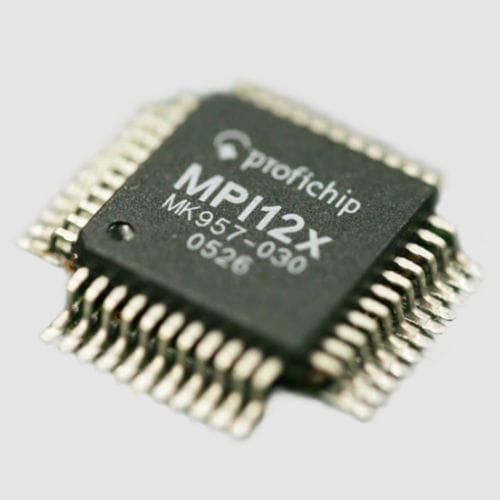

Microchip ASIC MPI12x

di rilevazionedi identificazionedi interfaccia

L'MPI12x è un ASIC di comunicazione combinato con un'interfaccia a microprocessore a 8 bit, per applicazioni slave MPI e PROFIBUS-DP. Funzionamento L'MPI12x gestisce l'identificazione di messaggi e indirizzi, le sequenze di sicurezza dei dati e l'elaborazione del protocollo PROFIBUS, il protocollo di trasporto sottostante. La gestione dei token, il rilevamento degli errori e la pre-elaborazione dei dati vengono eseguiti automaticamente, sollevando il processore host da tutti i compiti di calcolo critici e dispendiosi in termini di tempo. Trasmissione dei dati Il supporto di velocità di trasmissione dati fino a 12 Mbit/s, il protocollo PROFIBUS integrato nell'hardware, la RAM di comunicazione da 4 KByte e l'interfaccia configurabile del microprocessore sono caratteristiche che consentono di creare applicazioni MPI ad alte prestazioni. È inoltre integrato il noto core PROFIBUS-DP-Slave della serie VPC3 (servizio DP-V2, sincronizzazione dell'orologio). Comunicazione MPI fino a 12MBit/s con gestione token e PROFIBUS a basso livello Nucleo slave PROFIBUS-DP aggiuntivo (compatibile con VPC3+C) sRAM integrata da 4kB Interfaccia µcontroller a 8 bit configurabile 3.tensione di alimentazione singola 3V / ingressi con tolleranza di 5 V Pila software Pacchetto PQFP44 (conforme a RoHS)
