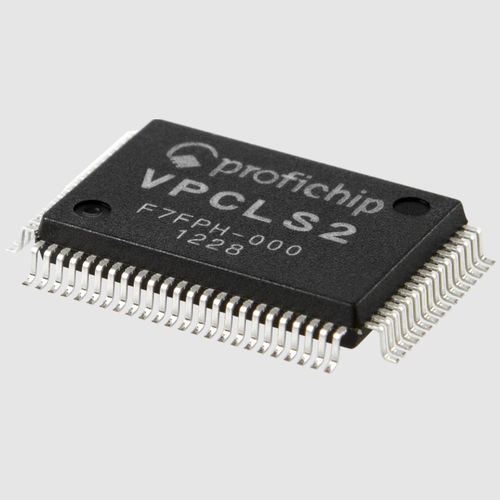

Microchip digitale VPCLS2

ASICdi interfaccia

Il VPCLS2 gestisce in modo indipendente tutte le attività di comunicazione e diagnosi del protocollo PROFIBUS-DP-slave. Non è necessario alcun microcontrollore o software aggiuntivo. Tutti i timer e le funzioni di monitoraggio necessari sono implementati nell'hardware. Una volta ricevuto un telegramma privo di errori, il VPCLS2 genera automaticamente il telegramma di risposta richiesto. Questo ASIC è quindi particolarmente adatto per la realizzazione economica su singolo chip di semplici dispositivi digitali di I/O PROFIBUS. Funzionamento Il protocollo PROFIBUS è gestito da un Microsequencer integrato, una speciale architettura di processore RISC sviluppata da profichip e fatta su misura per questo tipo di applicazione PROFIBUS slave. Il Microsequencer verifica la correttezza e la plausibilità di tutti i telegrammi in arrivo, controlla l'accuratezza delle tempistiche del bus e genera automaticamente un telegramma di risposta secondo lo standard PROFIBUS. Caratteristiche della comunicazione Il generatore di baudrate fornisce i clock interni necessari per le velocità di trasmissione PROFIBUS da 9,6 kbit/s a 12 Mbit/s. Il VPCLS2 necessita di un ingresso di clock da un oscillatore a cristallo esterno a 48 MHz. La modalità di funzionamento LSPM2 con alimentazione di clock a 24 MHz e velocità di trasmissione ridotte non è supportata. L'interfaccia I/O comprende quattro porte dati a 8 bit e una porta di ingresso diagnostica a 8 bit. Ogni porta dati può essere configurata come porta di ingresso o di uscita. Due porte dati possono essere configurate come porte di ingresso diagnostiche aggiuntive. La direzione della porta e le sue funzioni sono selezionate da cinque pin di configurazione. Applicazione L'indirizzo e il numero ID della stazione PROFIBUS sono memorizzati in una EEPROM esterna o in un registro a scorrimento seriale.
