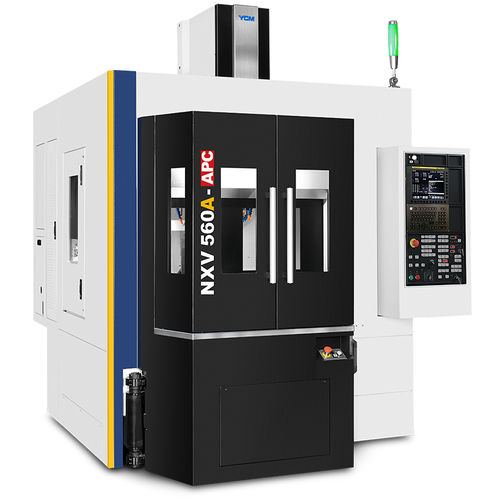

Centro di lavoro CNC 3 assi NXV560A-APC
verticaleBBT4024 utensili

centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BBT40
Numero di utensili
24 utensili, 20 utensili
Applicazioni
per taglio, per cambiautensili automatico, per lavori pesanti
Altre caratteristiche
di alta precisione, ad alta rigidità, con cambio pallet
Corsa X

560 mm
(22 in)

Corsa Y

410 mm
(16 in)

Corsa Z

450 mm
(18 in)

Velocità di rotazione

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potenza

18,5 kW
(25,15 hp)

Velocità di avanzamento asse X

48.000 mm/min
(31 in/s)

Velocità di avanzamento asse Y

48.000 mm/min
(31 in/s)

Velocità di avanzamento asse Z-Not Tr-

48.000 mm/min
(31 in/s)

Carico massimo del piano di lavoro

120 kg
(265 lb)

Peso massimo utensili

6 kg
(13,2 lb)

Tempo per cambio utensile

1,8 s

Peso totale

3.830 kg
(8.443,7 lb)

Descrizione

Mandrino IDD interno YCM Il cuscino di sblocco dell'utensile prolunga la durata del cuscinetto del mandrino proteggendolo dalla forza di sblocco dell'utensile. Il sistema di raffreddamento del mandrino (opzionale) rimuove il calore in modo efficiente e riduce al minimo la deformazione termica. I cuscinetti in ceramica sono caratterizzati da bassa massa d'inerzia, bassa forza centrifuga, elevata rigidità e basso coefficiente di deformazione termica. Le molle elicoidali di alta precisione sono caratterizzate da un elevato equilibrio dinamico e da basse vibrazioni. L'analisi FEM è adottata per garantire la migliore disposizione delle masse e la costruzione delle nervature della macchina per una stabilità costante sotto il carico intensivo del taglio pesante. L'azionamento diretto garantisce l'assenza di gioco, la migliore precisione, affidabilità e stabilità. Tutti i servomotori assiali in c.a. sono dotati di encoder di posizionamento assoluto, senza necessità di ritorno a zero La struttura a corpo rigido garantisce precisione e rigidità senza compromessi. Magazzino utensili ad alta stabilità Controllato da inverter, impedisce che la velocità di cambio utensile cambi in caso di diversa frequenza di alimentazione. La velocità di cambio utensile può essere regolata per utensili pesanti. Azionato da un cilindro pneumatico. Impedisce al refrigerante e ai trucioli di entrare nel magazzino utensili. Nuovo design esterno Esterno completamente chiuso (compreso il coperchio superiore). Finestra laterale convertibile per una comoda rimozione dei trucioli. Design estetico del coperchio posteriore. Doccia refrigerante per un'efficace rimozione dei trucioli

---
