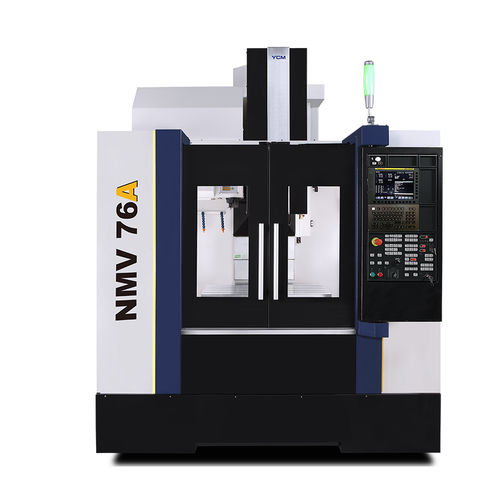

Centro di lavoro CNC 3 assi NMV series
verticaleBBT40per taglio

centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
centro di lavoro CNC 3 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BBT40
Applicazioni
per taglio, per lavorazione meccanica pesante
Altre caratteristiche
ad alta velocità, di alta precisione, ad alta rigidità, a presa diretta
Corsa X

762 mm, 1.020 mm
(30 in, 40 in)

Corsa Y

510 mm, 600 mm
(20 in, 24 in)

Corsa Z

560 mm, 600 mm
(22 in, 24 in)

Velocità di rotazione

8.000 rpm, 10.000 rpm, 12.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 75.398 rad.min-1)

Potenza

18,5 kW
(25,15 hp)

Velocità di avanzamento asse X

36.000 mm/min
(24 in/s)

Velocità di avanzamento asse Y

36.000 mm/min
(24 in/s)

Velocità di avanzamento asse Z-Not Tr-

24.000 mm/min
(16 in/s)

Carico massimo del piano di lavoro

500 kg, 800 kg
(1.102 lb, 1.764 lb)

Peso massimo utensili

6 kg
(13,2 lb)

Tempo per cambio utensile

1,8 s

Peso totale

5.100 kg, 6.500 kg
(11.243,58 lb, 14.330,05 lb)

Descrizione

Adottando un processo di produzione coerente, i modelli a guida scatolata, con elevato assorbimento degli urti e resistenza all'usura, sono i migliori per il taglio pesante. L'analisi del metodo degli elementi finiti (FEM) è adottata per simulare la deformazione strutturale del corpo in varie condizioni, integrata con le competenze di YCM nella raschiatura a mano delle guide a scatola, che garantisce la migliore precisione e durata. L'assenza di contrappesi sull'asse Z garantisce la migliore precisione dinamica. Mandrino IDD interno YCM Il design simmetrico della testa assorbe in modo omogeneo l'espansione termica ed evita la deformazione termica. Cuscinetti a sfera in ceramica ad alta precisione con bassa forza centrifuga, basse vibrazioni e basso coefficiente di espansione termica. Il design del cuscinetto di sblocco dell'utensile prolunga la durata del cuscinetto del mandrino proteggendolo dalla forza di sblocco dell'utensile.

---
