Centro di lavoro CNC 3 assi NSV106A
verticaleBBT4024 utensili

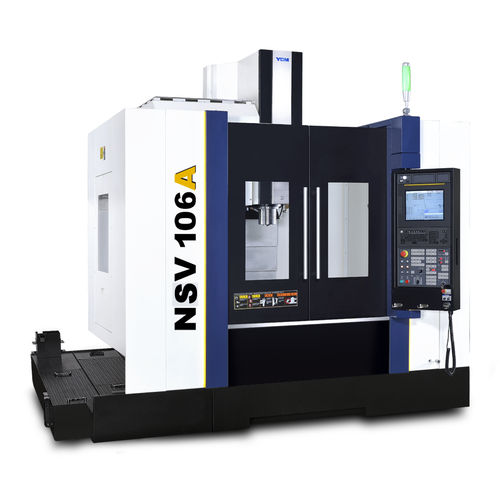

Centro di lavoro CNC 3 assi - NSV106A - YCM (Yeong Chin) - verticale / BBT40 / 24 utensili
Centro di lavoro CNC 3 assi - NSV106A - YCM (Yeong Chin) - verticale / BBT40 / 24 utensili
Centro di lavoro CNC 3 assi - NSV106A - YCM (Yeong Chin) - verticale / BBT40 / 24 utensili - immagine - 2
Centro di lavoro CNC 3 assi - NSV106A - YCM (Yeong Chin) - verticale / BBT40 / 24 utensili - immagine - 3
Centro di lavoro CNC 3 assi - NSV106A - YCM (Yeong Chin) - verticale / BBT40 / 24 utensili - immagine - 4
Centro di lavoro CNC 3 assi - NSV106A - YCM (Yeong Chin) - verticale / BBT40 / 24 utensili - immagine - 5
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
verticale
Testa del mandrino
BBT40
Numero di utensili
24 utensili, 48 utensili
Altre funzioni
di maschiatura, di taglio, di foratura
Altre caratteristiche
ad alta velocità, di alta precisione, ad alta rigidità, con cambia utensile automatico
Corsa X

1.020 mm
(40,16 in)

Corsa Y

600 mm
(23,62 in)

Corsa Z

600 mm
(23,62 in)

Velocità di rotazione

12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)

Potenza

18,5 kW
(25,15 hp)

Velocità di avanzamento asse X

48.000 mm/min
(31,5 in/s)

Velocità di avanzamento asse Y

48.000 mm/min
(31,5 in/s)

Velocità di avanzamento asse Z-Not Tr-

32.000 mm/min
(21 in/s)

Carico massimo del piano di lavoro

700 kg
(1.543 lb)

Peso massimo utensili

6 kg
(13,2 lb)

Tempo per cambio utensile

1,8 s

Peso totale

7.000 kg
(15.432,36 lb)

Descrizione

Alloggiamento del motore in un unico pezzo La colonna della macchina e la base a delta di grandi dimensioni garantiscono la massima stabilità durante i movimenti ad alta velocità. L'analisi FEM avanzata rafforza la struttura e riduce il peso per garantire la migliore rigidità di taglio. Guida dell'asse Y con un rapporto ottimale L'esclusivo design del mandrino IDD offre un'affidabilità senza problemi ad alta velocità. I cuscinetti in ceramica non solo aumentano la velocità del mandrino, ma raggiungono anche un'elevata rigidità assiale e radiale, che soddisfa i severi requisiti di lavorazione per il taglio pesante, la foratura e la maschiatura. Efficiente sistema di rimozione dei trucioli Dotato di coclee a triplo truciolo come standard. Coclee a doppio chip come opzione.

---

Traduzione automatica  (Visualizza il testo originale in inglese)
