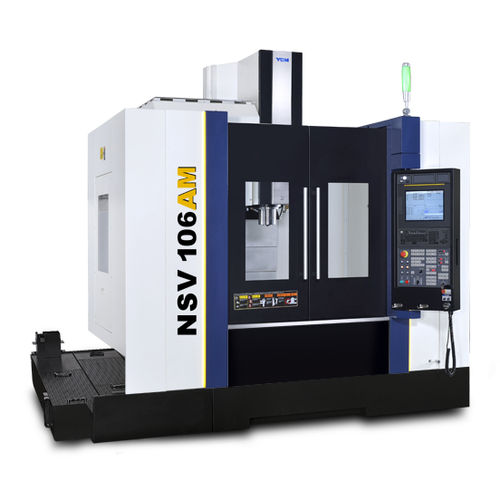

Centro di lavoro CNC 3 assi NSV106AMverticalea colonnaBBT40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Struttura
- a colonna
- Testa del mandrino
- BBT40
- Numero di utensili
- 24 utensili, 48 utensili
- Altre funzioni
- di maschiatura, di taglio, di foratura
- Applicazioni
- per l'industria automobilistica, per il settore aeronautico, per utensili, per matrice
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, di alta precisione, ad alta rigidità
- Corsa X
1.020 mm
(40,16 in)- Corsa Y
600 mm
(23,62 in)- Corsa Z
600 mm
(23,62 in)- Velocità di rotazione
12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)- Potenza
18,5 kW
(25,15 hp)- Velocità di avanzamento asse X
24.000 mm/min
(15,75 in/s)- Velocità di avanzamento asse Y
24.000 mm/min
(15,75 in/s)- Velocità di avanzamento asse Z-Not Tr-
16.000 mm/min
(10,5 in/s)- Carico massimo del piano di lavoro
700 kg
(1.543 lb)- Peso massimo utensili
6 kg
(13,2 lb)- Tempo per cambio utensile
1,8 s
- Peso totale
7.000 kg
(15.432,36 lb)
Descrizione
Alloggiamento del motore in un unico pezzo
La colonna della macchina e la base a delta di grandi dimensioni garantiscono la massima stabilità durante i movimenti ad alta velocità.
L'analisi FEM avanzata rafforza la struttura e riduce il peso per garantire la migliore rigidità di taglio.
L'asse X dotato di 6 blocchi di scorrimento aumenta la rigidità del 50% rispetto al modello precedente.
Asse Y con rapporto di guida ottimale
L'unità di raffreddamento del mandrino riduce la deformazione termica della testa del mandrino.
Il sistema di lubrificazione micro-olio-aria riduce al minimo le deformazioni termiche e prolunga la durata del mandrino.
Efficiente sistema di rimozione dei trucioli
Dotato di coclee a triplo chip come standard.
Coclee a doppio chip come opzione.
Controllo e stabilità elevatissimi.
---
