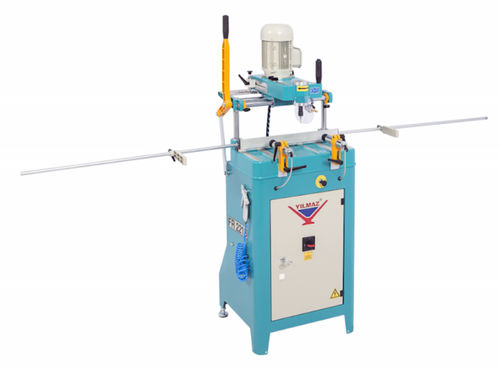

Contornatrice a copiare ad azionamento manuale FR 221 S

monomandrinoper alluminioper PVC

Panoramica del prodotto
La fresatrice copiante pneumatica FR 221 S è progettata per la lavorazione di asole per serrature, la foratura di fori per maniglie e cerniere, fori per cremonesi e l'apertura di scanalature di scarico su profili in alluminio e PVC fino a 3 mm di spessore. Unisce una struttura in alluminio fuso a serraggi pneumatici per operazioni ripetitive in produzione.

Caratteristiche generali

• Lavorazione di asole per serrature, fori per maniglie, cerniere e cremonesi su profili in PVC e alluminio fino a 3 mm
• Struttura in alluminio fuso con albero portante resistente alla corrosione
• Basamento robusto in lamiera d'acciaio
• Modello di copia elettroplaccato e 2 perni traccianti per guida precisa
• Morsetti orizzontali pneumatici per serraggio rapido
• Capacità di serraggio: L max 130 mm / L min 10 mm; H max 130 mm / H min 20 mm
• Include punte da fresa Ø5 x L60 mm

Accessori di serie

• Sistema di lubrificazione a spruzzo per utensili
• Punta da fresa Ø5xL60 mm
• Pistola ad aria
• 2 battute profilo sinistra e destra
• 2 morsetti orizzontali pneumatici

Accessori opzionali

• Punte di ricambio Ø5xL60 mm
• Modelli di copia speciali
• Apparecchio di centraggio MA 240
• Trasportatore a rulli MKN 150
• Trasportatore a rulli MKN 300

Specifiche tecniche
Elettrico: 750 W / 400 V AC 3P+PE / 50/60 Hz.
Mandrino / fresa: Ø5 x L60 mm — 14.000 giri/min.
Consumo aria: 5 L/min · Pressione richiesta: 6–8 bar.
Dimensioni (L x P x A): 55 x 58 x 133.5 (come indicato).
Peso: 103 Kg / 77 Kg.

Applicazione e capacità

• Modello: FR 221 S
• Uso previsto: lavorazioni in produzione per serrature, maniglie e scarichi su profili in alluminio e PVC
• Spessore profilo idoneo: fino a 3 mm
• Fornito con 2 perni traccianti e punta Ø5xL60 mm
• Progettazione idonea ad ambiente officina e cicli ripetitivi
