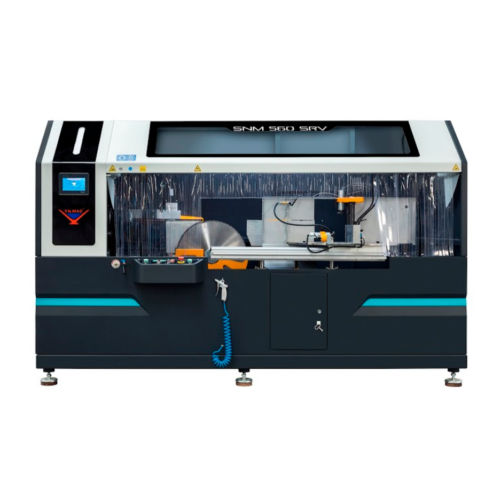

Scantonatrice ad angolo variabile SNM 560 SRV

pneumaticaidraulicaelettrica

Informazioni prodotto
Le seghe per intagli SNM 560 M e SNM 560 SRV sono progettate per eseguire intagli variabili sui profili di anta, telaio, montante e traverso impiegati in facciate continue, giardini d'inverno, lucernari ed elementi di facciata dal design speciale. Il pezzo resta fissato sul tavolo mentre l'unità di taglio idropneumatica a due lame scorre su guide lineari per realizzare intagli precisi.

Specifiche tecniche
Potenza: 10.2 kW / 400V AC 3P+PE / 50/60 Hz
Diametri lame: D1 Ø550 mm / D2 Ø500 mm; foro d 30 mm
Portata aria: 160 L/min
Pressione aria: 6-8 bar
Dimensioni (mm): 160 x 300 x 190
Peso: 1.350 kg / 1.200 kg

Caratteristiche generali

• Unità di taglio inferiore (verticale) Ø550 mm e unità superiore (orizzontale) Ø500 mm
• Unità di taglio semi-automatica scorrevole con velocità di avanzamento regolabile tramite cilindro hydro-check
• Inserimento valori tramite tastiera per impostazioni ripetibili
• Servomotori a 4 assi per posizionamento automatico delle lame, taglio angolare e regolazione altezza/profondità dell'intaglio
• Regolazione della miteria manuale con display digitale
• 4 morsetti pneumatici per fissaggio dei profili a qualsiasi angolazione
• Struttura in ghisa e acciaio
• Coperchio di sicurezza pneumatico e modulo di sicurezza a due mani
• Semplice regolazione dell'usura lama; illuminazione interna a LED

Accessori di serie

• 1 x lama Ø500 mm e 1 x lama Ø550 mm
• 2 x sistemi di lubrificazione a spruzzo
• 2 x morsetti orizzontali pneumatici
• 2 x morsetti verticali pneumatici
• Vaschetta raccolta trucioli

Accessori opzionali

• Marcatore laser per allineamento verticale del profilo
• Braccio di supporto profilo RS 1000
• Lama di ricambio Ø500 mm
• Lama di ricambio Ø550 mm

Dati tecnici / specifiche

• Modello: SNM 560 SRV
• Alimentazione: 10.2 kW / 400V AC 3P+PE / 50/60 Hz
• Configurazione lame: Ø550 mm (inferiore) / Ø500 mm (superiore), foro 30 mm
• Requisiti aria: 6-8 bar; 160 L/min
• Dimensioni (mm): 160 x 300 x 190
• Peso: 1.350 kg / 1.200 kg
• Controllo: tastiera, display digitale, servomotori 4 assi
• Fissaggio: 4 morsetti pneumatici
• Costruzione: ghisa e acciaio
