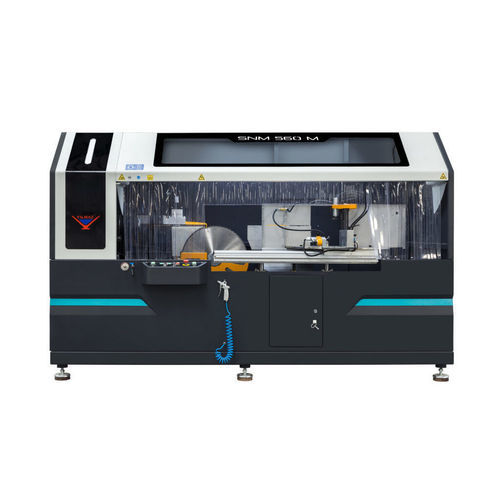

Scantonatrice ad angolo variabile SNM 560 M

pneumaticaidraulicamanuale

DESCRIZIONE PRODOTTO
Le seghe-intagliatrici SNM 560 M e SNM 560 SRV eseguono intagli variabili su profili di anta, telaio, montante e traverso per facciate continue, giardini d’inverno, lucernari ed elementi di design speciale. Il pezzo resta fissato al tavolo di lavoro mentre un'unità di taglio idro-pneumatica a due lame scorre su guide lineari per realizzare intagli e tagli angolati di precisione.

CARATTERISTICHE GENERALI

• Unità di taglio inferiore (verticale) Ø550 mm e superiore (orizzontale) Ø500 mm
• Unità di taglio semiautomatica con velocità di avanzamento regolabile tramite cilindro hydro-check
• Regolazione dell’angolo delle unità e dell’angolo di taglio del tavolo tramite volantino con display digitale
• Regolazione dell’altezza del tavolo di supporto profilo tramite volantino con righello a nastro
• Regolazione del fermo di profondità tramite volantino con indicazione numerica
• 4 morsetti pneumatici per il fissaggio sicuro dei profili a qualsiasi angolazione
• Struttura in ghisa e acciaio adatta a impieghi industriali
• Coperchio di sicurezza pneumatico e modulo di sicurezza a due mani
• Semplice regolazione dell’usura delle lame e illuminazione interna a LED

ACCESSORI DI SERIE

• 1 x lama Ø500 mm e 1 x lama Ø550 mm (fornite)
• 2 x sistemi di lubrificazione a spruzzo per le lame
• 3 x schermi digitali per angolo lama e angolo di inclinazione del tavolo
• 1 x display numerico per la posizione di profondità del profilo
• 2 morsetti pneumatici orizzontali e 2 morsetti pneumatici verticali
• Vaschetta per trucioli

ACCESSORI OPZIONALI

• Marcatore laser per allineamento verticale del profilo
• Braccio di supporto profilo RS 1000
• Lama di ricambio Ø500 mm
• Lama di ricambio Ø550 mm

SPECIFICHE TECNICHE
Elettrico: 3 kW / 400V AC 3P+PE / 50/60 Hz
Velocità di rotazione / velocità sega: ---
Dimensioni lame: D1 Ø550 / D2 Ø500 / Foratura d: 30 mm
Portata idraulica/neumatica: 160 L/min
Pressione di esercizio: 6-8 bar
Ingombri (LxPxA): 160x300x190 mm
Peso: 1.350 kg / 1.180 kg

Caratteristiche / Dati tecnici

• Modello: SNM 560 M
• Alimentazione: 3 kW / 400V AC 3P+PE / 50/60 Hz
• Lame fornite: Ø500 mm e Ø550 mm
• Unità di taglio idro-pneumatica a 2 lame
• Morsetti pneumatici: 4 (angolo regolabile)
• Regolazioni: angolo, taglio a ingolo, altezza e profondità tramite volantini con display digitali
• Portata aria richiesta: 160 L/min a 6-8 bar
• Costruzione industriale in ghisa e acciaio; coperchio pneumatico di sicurezza e comando bimano
• Illuminazione interna LED; vaschetta trucioli inclusa
