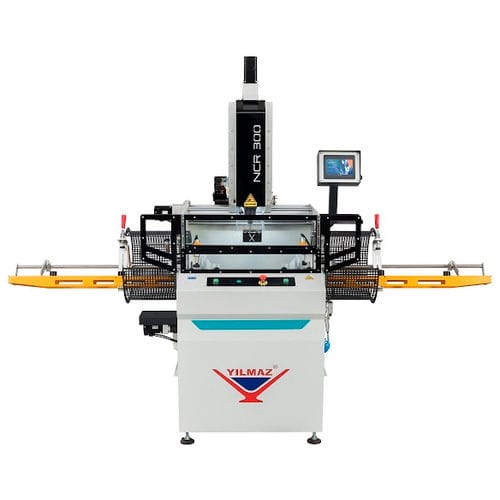

Fresatrice a copiare per plastica NCR 300

per alluminioCNC4 assi

Informazioni sul prodotto
La NCR 300 è una copiatrice monotesta a controllo NC con motori servocontrollati a 4 assi (X, Y, Z, C), progettata per lavorare profili in PVC e alluminio senza utilizzare gabarit. Permette di programmare le coordinate X, Y, Z e C per realizzare scanalature per serrature, forature per maniglie e cerniere, fori per cremonesi e fessure di scarico dell'acqua sui profili.

Caratteristiche generali

• Progettata per la produzione giornaliera su profili in PVC, alluminio e materiali a bassa lega, lavorando quattro superfici contemporaneamente
• Meccanismo del tavolo servocomandato per arrestare la tavola rotante e lavorare i profili agli angoli 0°/90°/180°/270°
• Possibilità di lavorare profili fino a 2750 mm di lunghezza grazie ai fermi di lunghezza multi pop-up
• Capacità di lavorazione: X 300 mm, Y 120 mm, Z 115 mm
• Larghezza di serraggio (Wmax/Wmin): 120 x 30 mm
• Altezza di serraggio (Hmax/Hmin): 115 x 30 mm
• Lunghezza di serraggio (Lmax/Lmin): 2750 x 400 mm
• Sistema di frenatura elettronico e pneumatico per testa e tavolo
• Pinza porta-utensile ER16
• Mandrino: 2,2 kW, 3P, 400 V (12.000 giri/min)
• Sistema di controllo PLC con monitor touch screen 7"

Accessori di serie

• Punta/fresa Ø8 x L120 mm (standard)
• 2 morsetti pneumatici orizzontali + 2 verticali
• Sistema di lubrificazione a spruzzo per utensili
• Arresti multipli sinistra/destra per profili
• Chiavi di servizio (22 mm) e chiave per pinza
• Illuminazione LED
• Parti estensibili per morsetti
• Apparecchio per il centraggio dei profili
• Pistola ad aria

Accessori opzionali

• PC industriale Windows e monitor LCD touch 15" a colori
• Lettore di codici a barre
• Punte di ricambio Ø8 x L120 in metallo duro a doppio taglio
• Punte di ricambio Ø8 x L120 in metallo duro a taglio singolo
• Punte di ricambio Ø8 x L63 in metallo duro a taglio singolo
• Pinze ER16 di ricambio per punte Ø8 mm

Specifiche tecniche
Alimentazione: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz.
Area di lavoro (corsa): X: 300 mm • Y: 120 mm • Z: 115 mm.
Mandrino / utensile: 12.000 RPM Ø8 x L120 mm (pinna ER16).
Portata aria: 110 L/min • Pressione aria: 6–8 bar.
Dimensioni (L x P x H): 163,5 x 281 x 218 (unità come da scheda).
Peso: 600 kg / 520 kg.

Modello / Dati tecnici

• Modello: NCR 300
• Assi: 4 assi (X, Y, Z, C) con motori servocontrollati
• Capacità di lavorazione: X 300 mm, Y 120 mm, Z 115 mm
• Mandrino: 2,2 kW, 3P, 400 V, 12.000 RPM; pinza ER16; utensile standard Ø8 x L120 mm
• Alimentazione elettrica: 5,5 kW / 20 A / 400 V AC 3P+PE / 50/60 Hz
• Serraggio profilo: Wmax/Wmin 120 x 30 mm; Hmax/Hmin 115 x 30 mm; Lmax/Lmin 2750 x 400 mm
• Richiesta aria: 110 L/min a 6–8 bar
• Controllo: PLC con monitor touch 7" (opzionale PC Windows 15")
• Uso tipico: scanalature per serrature, forature per maniglie/cerniere, fori per cremonesi e fessure di scarico su profili PVC/Alluminio senza gabarit
