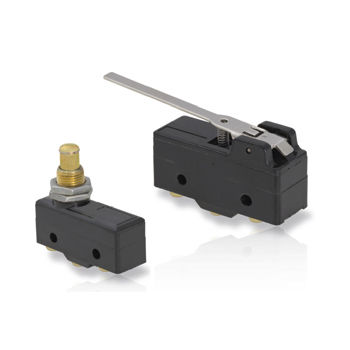

Generale GP
-Interruttore generale con differenziale a corsa ultra-piccola
-Corrente di commutazione fino a 20 A a 250 V AC
-Grande varietà di attuatori ausiliari
-Morsetti a vite o a saldare disponibili
-Vita operativa fino a 20 milioni di azionamenti
-Grado di protezione IP40
Specifiche tecniche
Serie GP ❶
Temperatura ambiente da 0°C a + 55°C max. UL
- 5°C a + 40°C VDE
Rigidità dielettrica 1.000 V AC 50/60 Hz per 1 minuto
Resistenza di isolamento 100 MΩ min. a 500 V DC
Resistenza di contatto iniziale 15 mΩ max.
Montaggio di fori US: #6-32 Fissaggio con
6.0 In-Lb coppia max
Fori metrici: M4 Fissaggio con
6.0 In-Lb coppia massima
Numero di omologazione UL E184788
Specifiche dei materiali
Caso/copertura Fenolico
Attuatore Nylon termoplastico
Contatti Lega d'argento
Morsetti Morsetti a vite: ottone
Terminali a saldare: lega di rame
Attuatore a leva Acciaio nichelato
Attuatore ❹
Tipi di attuatori Codice, 1a cifra
Pulsante N
Leva dritta L
Rullo R
Codice di implementazione dell'attuatore, 2a cifra
Attuatore a bottone a spillo A
Attuatore a pulsante C
Attuatore a pulsante di oltrecorsa D
Leva a rulli ad impulso G
Attuatore a pulsante di oltrecorsa per montaggio a pannello H
Leva a cerniera corta a rotella M
Rullo a fogliame livello R
Leva lunga diritta S
---
