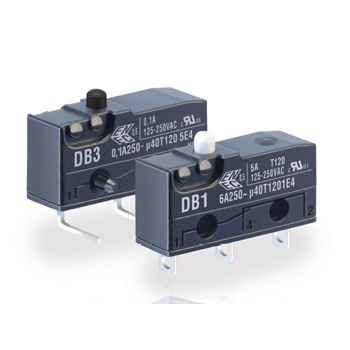

Interruttore a molla DB Series

unipolareIP50AC

DB subminiaturizzato -Interruttore subminiaturizzato di precisione con elevata precisione di ripetizione -Corrente di commutazione da 0,1 A a 10 A AC (a seconda del modello) -E' disponibile un'ampia varietà di attuatori ausiliari -Gli attuatori possono anche essere installati a posteriori -Alta stabilità di contatto grazie a specifici materiali di contatto -Temperatura ambiente da -40 a max. +120 °C -Vita meccanica fino a 15 x 106 azionamenti -Approvato secondo EN 61058 e UL 1054 -Grado di protezione IP50 Specifiche tecniche Serie DB ❶ Contatto confi gurazionetion S.P.D.T., S.P.S.S.T. - N.O., S.P.S.T. - N.C. Distanza di contatto < 3 mm (μ) Tensione di commutazione 250 V AC Corrente di commutazione da 0,1 a 10 A AC, a seconda del modello (vedi tabella a pagina 19) Tensione di esercizio da 70 a 280 cN senza attuatore ausiliario, a seconda del modello Corsa totale 1,6 mm Vita meccanica vedi tabella a pagina 18 Vita elettrica vedi tabella a pagina 18 Temperatura ambiente - da 40 a +85°C/120°C Indice di tracciamento di prova PTI 175 (PTI 250 su richiesta) Materiali Base PET (UL 94V-0) Copertura PBT (UL 94V-0); PET (UL 94V-0) Attuatore PBT (UL 94V-0) T120 POM (UL 94 HB) T85 Contatti AgSnO2, AgNi, AuAgPt (Crosspoint) Terminali CuZn argentati Attuatore ausiliario Acciaio inox o plastica Approvazioni a seconda del modello Grado di protezione Interruttore interno IP50 Circuito ❸ Temperatura di esercizio +85°C Codice S.P.S.T. - N.O. E S.P.S.T. - N.C. F S.P.D.T. G Temperatura di esercizio +120°C Codice S.P.S.T. - N.O. A S.P.S.T. - N.C. B S.P.D.T.C
