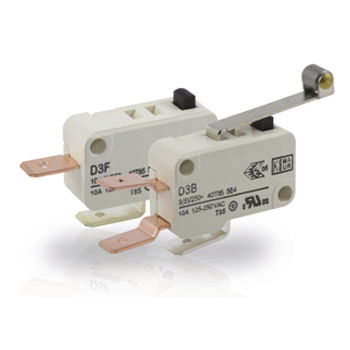

Interruttore in miniatura D Series

a levaunipolareIEC

D3 in miniatura Specifiche tecniche Serie D3 ❶ Contattare la confi gurazionetion S.P.S.T. - N.O., S.P.S.T. - N.C., S.P.D.T. (vedi tabella) Distanza di contatto > 3 mm Tensione di commutazione 250 V AC Corrente di commutazione max. 10 A (> 3 mm) Corsa totale 2,6 mm senza attuatore ausiliario Vita meccanica 1 x 106 operazioni Vita elettrica a carico massimo 50.000 cicli di commutazione secondo EN 61058-1 10.000 cicli di commutazione secondo UL 1054 Temperatura ambiente 40T85 Indice di tracciamento della prova PTI 250 Materiale Alloggiamento/rivestimento PET (UL 94V-0) Attuatore POM Materiali di contatto AgNi Terminali Cu/CuZn Attuatore ausiliario Acciaio nichelato, acciaio inossidabile alternativo Circuito ❸ Codice del circuito S.P.S.T. - N.A. (solo D3F e D36) 4 S.P.S.T. - N.C. (solo D3B) 5 S.P.D.T. (solo D3B) 6 Tipo di terminale ❹ Tipo di terminale Codice Morsetto Q.C. 6,8 x 0,8 mm, diritto V1 Terminale Q.C. 6,8 x 0,8 mm, piedino per cani V3 Morsetto Q.C. 4,8 x 0,8 mm, diritto Q1 Terminale Q.C. 4,8 x 0,8 mm, piedino per cani Q3 Terminale a saldare con arresto di temperatura S8 Miniatura D4 Descrizione Versatile microinterruttore miniaturizzato a scatto con un alto livello di precisione di ripetizione e stabilità di contatto. Un'ampia varietà di attuatori ausiliari e di opzioni di morsetti sono disponibili di serie e l'interruttore soddisfa i requisiti della norma IEC 603351: GWFI a 850 °C, GWIT a 775 °C e GWT 750 °C. Caratteristiche -Corrente di commutazione da 0,1 a 21 A a 250 VAC -Materiale di rivestimento PA 6 (versioni T85, colore nero*) & PET (versioni T125 & T150, colore beige) -Temperatura ambiente da -40 a max. +150 °C -Approvato secondo IEC 61058-1 / UL 61058-1 (versioni T85) & IEC 61058 e UL 1054 (versioni T125 & T150) -Materiali di contatto senza cadmio -Materiale plastico senza alogeni (versioni T85) -Grado di protezione IP40
