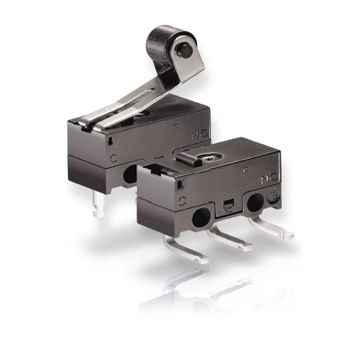

DG sub-subminiatura
-Dimensioni estremamente ridotte - solo 12,8 x 5,8 x 6,5 mm
-Il potere di interruzione va da piccole correnti e tensioni di commutazione ad applicazioni a bassa tensione fino a 3 A 125 VAC
-Disponibile con o senza attuatore ausiliario
-Temperatura di esercizio da -25 a +85 °C
-Vita meccanica fino a 1 x 106 operazioni (a seconda del modello)
-Grado di protezione IP40
Specifiche tecniche
Serie DG ❶
Contattare la confi gurazionetion S.P.D.T.
Distanza di contatto 1 x 106 operazioni
Vita elettrica
(carico massimo)
vedi tabella a pagina 35
Temperatura ambiente da - 25°C a + 85°C
Materiali
Base PPS (UL 94V-0)
Coperchio PBT (UL 94V-0)
Attuatore PBT (UL 94V-0)
Attuatore ausiliario Acciaio inox
Terminali CuZn a strisce argentate
Contatti DG 1
DG 2
AgNi
AgNi, gal. Au
Approvazioni
Grado di protezione
Interruttore interno
IP40
Circuito ❸
Codice modello
S.P.D.T. 3
Tipo di terminale ❺
Codice modello
Terminale a saldare, dritto B1
Terminale PCB, lato destro B2
Terminale PCB, lato LH B3
---
