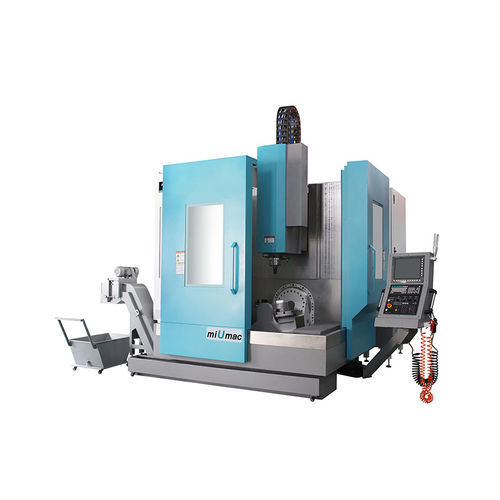

Centro di lavoro CNC 5 assi KDU650V

verticaleBT 4024 utensili

La piastra di indicizzazione biassiale ad alta precisione è controllata dal sistema CNC per realizzare il movimento simultaneo su 5 assi. Le guide lineari di precisione utilizzate per X/Y/Z garantiscono un'elevata rigidità e precisione delle macchine. Articolo - Unità - KDU650V Campo di lavorazione - - Corsa asse X/Y/Z - mm - 820/520/500 Angolo di rotazione dell'asse B - Deg. - ±120 Angolo di rotazione asse C - - 360 Distanza dal naso del mandrino al piano di lavoro - mm - 150-650 Dia. e altezza massima di lavorazione del pezzo - mm - Φ520×480 Tavolo di lavoro - - Dimensione del tavolo - mm - Φ650 Carico del tavolo - Kg - 300 Scanalatura a T (numero x larghezza x distanza) - mm - 5×14×100 Sistema di alimentazione - - Avanzamento rapido assi X/Y/Z - m/min - 36/36/36 Velocità massima dell'asse B/C - giri/min - 60/100 Coppia motore asse X/Y/Z - Nm - 27/27/27 Coppia nominale/massima dell'asse B - Nm - 2000/3600 Coppia nominale/massima dell'asse C - Nm - 600/1100 Sistema mandrino - - Modalità di azionamento del mandrino - - tipo diretto Velocità massima del mandrino - giri/min - 12000 Potenza nominale del mandrino - kW - 11 Coppia massima del mandrino - Nm - 120 Specifiche del gambo dell'utensile - - BT40 Sistema di cambio utensili - - Capacità magazzino utensili - pezzi - 24 Tempo di cambio utensile (T-T) - Sec. - 2 Precisione - - Precisione di posizionamento X/Y/Z ripetuto - mm - ≤0,006/0,004/0,004 Precisione di posizionamento X/Y/Z - mm - ≤ 0,008/0,006/0,006 Precisione di posizionamento ripetuto dell'asse B/C - Sec. - ≤6 Precisione di posizionamento dell'asse B/C - Sec. - ≤12 Altri - - Sistema CNC - - Siemens one Peso della macchina - kg - 11000
