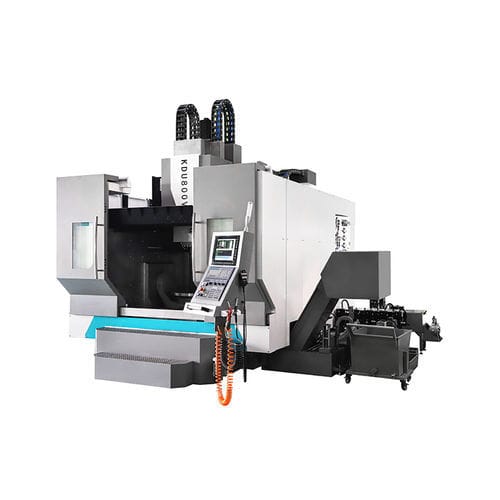

Centro di lavoro CNC 5 assi KDU800VT

verticaleHSK A-6332 utensili

il sistema a 5 assi collegato FANUC e SIMENS è adottato per supportare le caratteristiche di alta velocità, alta precisione, avanzamento rapido e stabile; le guide lineari di precisione utilizzate per X/Y/Z assicurano alle macchine alta rigidità e alta precisione. Gamma di lavorazione - - angolo di rotazione dell'albero A - Deg. - -120～+120 angolo di rotazione dell'albero C - Deg. - 360 Distanza dalla punta del mandrino al piano di lavoro - mm - 150-750 Diametro massimo di lavorazione e altezza del pezzo - mm - Φ800×500 Tavola di lavoro - - HIWIN da Taiwan Dimensioni del tavolo - mm - Φ800 Diametro massimo di oscillazione sul tavolo di lavoro - mm - Φ1000 Scanalatura a T (numero x larghezza x distanza) - mm - 7×18×100 Alimentazione - - Numero di alberi di trasmissione dell'asse Y - - 2 Avanzamento rapido asse X/Y/Z - - diametro 50, passo 12 Coppia assi X/Y/Z - mm - 55/65/45 Velocità massima dell'asse A - giri/min. Velocità asse A - giri/min - 60 Velocità massima dell'asse C - giri/min. Velocità asse C - giri/min - 90 Coppia motore asse X/Y/Z - Nm - 48/96/48 Coppia nominale asse A/massima - Nm - 4400/7800 Coppia nominale asse C/max. - Nm - 2200/3900 Modalità di trasmissione ad albero A/C - - Motore a coppia Numero di motori di trasmissione ad albero A - - 2 Mandrino - - Mandrino motorizzato (tedesco KESSLER）) Coppia massima del mandrino - Nm - 150 Magazzino utensili - - Musica taiwanese Tipo di magazzino utensili - - tipo di corrente Diametro massimo dell'utensile (spazio adiacente) - mm - 75/125 Lunghezza massima dell'utensile - mm - 300 Precisione - - Precisione di posizionamento ripetuto X/Y/Z - mm - ≤0,006 Precisione di posizionamento ripetuto A/C - mm - ≤6 Precisione di posizionamento del condizionatore d'aria - mm - ≤12 Altri - - Sistema di protezione - - protezione completamente chiusa con lucernario Ingombro della macchina utensile (C×L) - mm - 7300×7300 Sistema di controllo - - Sistema più recente
