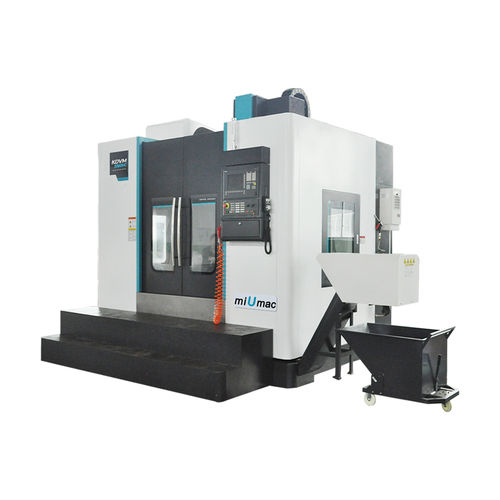

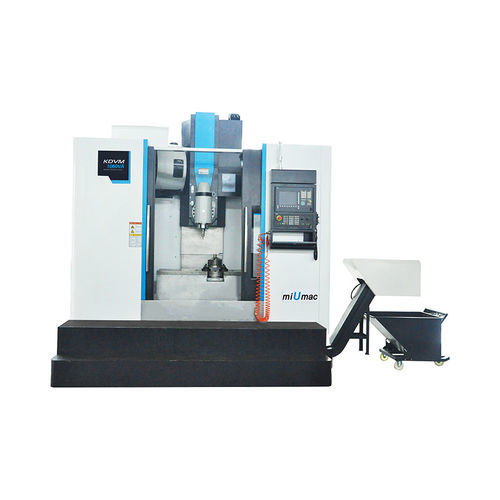

Centro di lavoro CNC 5 assi KDVM1060VC

verticaleHSK A-63BBT40

il sistema a 5 assi collegato FANUC e SIMENS è adottato per supportare le caratteristiche di alta velocità, alta precisione, avanzamento rapido e stabile; le guide lineari di precisione utilizzate per X/Y/Z assicurano l'alta rigidità e l'alta precisione delle macchine. Articolo - Unità - KDVM1060VC Campo di lavorazione - - Corsa assi X/Y/Z - mm - 1100/600/600 Angolo di rotazione dell'asse A - Deg. - - Angolo di rotazione asse B - Deg. - ±110 Angolo di rotazione dell'asse C - Deg. - 360 Distanza dall'asse del mandrino alla superficie della colonna - mm - 640 Distanza dall'asse del mandrino al piano di lavoro - mm - 395～995 Distanza dal naso del mandrino al piano di lavoro - mm - 150-750 Distanza dall'asse centrale dell'asse A alla superficie del piano di lavoro - mm - - - Tavola di lavoro - - Diametro della tavola rotante - mm - Φ500（Asse C） Scanalatura a T (larghezza x numero x distanza) - mm - 18×5×125 Carico massimo della tavola rotante - kg - 500 Dimensioni tavola rettangolare - mm - 1250×620 Carico massimo della tavola rettangolare - kg - 800 Sistema di alimentazione - - Avanzamento rapido assi X/Y/Z - m/min - 30/30/30 Coppia asse X/Y/Z - Nm - 27/27/27 Asse A Velocità massima - giri/min Asse B Velocità massima - giri/min - 16 Asse C Velocità massima - giri/min - 33 Forza di taglio ammissibile dell'asse A - Kgf-m - - Forza di taglio ammissibile asse B - Kgf-m - 100 Forza di taglio ammissibile asse C - Kgf-m - 120 Sistema mandrino - - Modalità di azionamento del mandrino - - Tipo incorporato Velocità massima del mandrino - giri/min - 15000 Potenza nominale del mandrino - kW - 21 Coppia nominale del mandrino - Nm - 76 Specifiche del codolo - - HSK-A63/BBT40 Sistema di cambio utensile (tipo a disco) - - Capacità magazzino utensili - pezzi - 24 Tempo di cambio utensile (T-T) - Sec. - 2 Precisione - - Precisione di posizionamento ripetuto degli assi X/Y/Z - mm - ≤0,006 Precisione di posizionamento degli assi X/Y/Z - mm - ≤0,01 Precisione di posizionamento ripetuto degli assi A/C, B - mm - ≤6 Precisione di posizionamento degli assi A/C, B - mm - ≤12 A/C, B Unità di indicizzazione minima - Deg. - 0,001 Altri - - Sistema CNC - - Siemens one Peso della macchina - kg - 7500
