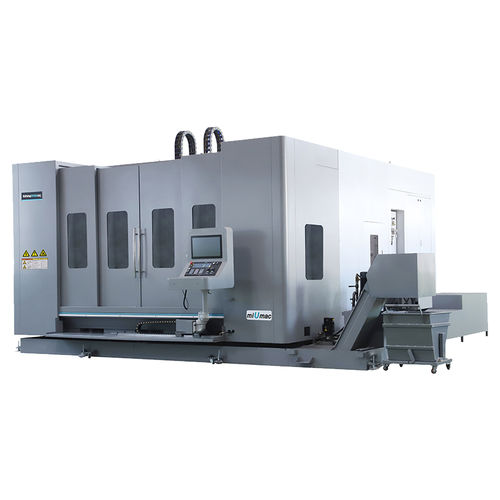

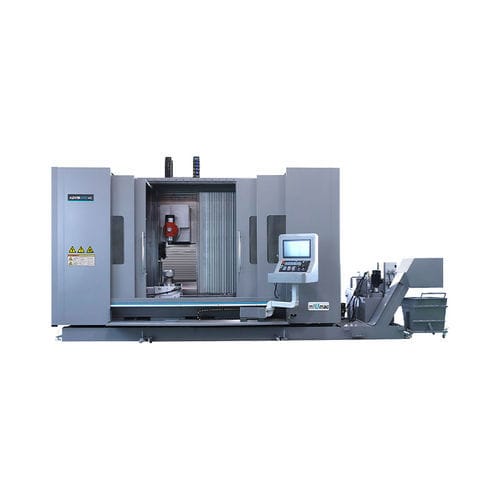

Centro di lavoro CNC 5 assi KDVM2085VC

verticaleHSK A-6324 utensili

il sistema a 5 assi collegato FANUC e SIMENS è adottato per supportare le caratteristiche di alta velocità, alta precisione, avanzamento rapido e stabile; le guide lineari di precisione utilizzate per X/Y/Z assicurano alle macchine alta rigidità e alta precisione. Articolo - Unità - KDVM2085VC Campo di lavorazione - - Corsa assi X/Y/Z - mm - 2000/850/8500 Angolo di rotazione dell'asse A - Deg. - - Angolo di rotazione asse B - Deg. - ±110 Angolo di rotazione dell'asse C - Deg. - 360 Distanza dall'asse centrale dell'asse A alla superficie di protezione interna - mm - 700 Distanza dall'asse centrale dell'asse B alla tavola fissa - mm - 340～1190 Distanza dal naso del mandrino al piano di lavoro - mm - 100-950 Distanza dall'asse centrale dell'asse A alla superficie del piano di lavoro - mm - - - Tavola di lavoro - - Diametro della tavola rotante - mm - Φ500（asse C） Scanalatura a T (larghezza x numero x distanza) - mm - 18×5×150 Carico massimo della tavola rotante - kg - 600 Dimensioni tavola rettangolare - mm - 2500×870 Carico massimo del tavolo rettangolare - kg - 3500 Sistema di alimentazione - - Avanzamento rapido assi X/Y/Z - m/min - 30 Coppia asse X/Y/Z - Nm - 84/84/36 Asse A Velocità massima - giri/min Asse B Velocità massima - giri/min - 33 Asse C Velocità massima - giri/min - 16 Forza di taglio ammissibile dell'asse A - Kgf-m - - Forza di taglio ammissibile asse B - Kgf-m - 170 Forza di taglio ammissibile asse C - Kgf-m - 4000 Sistema mandrino - - Modalità di azionamento del mandrino - - Tipo incorporato Velocità massima del mandrino - giri/min - 15000 Potenza nominale del mandrino - kW - 15 Coppia nominale del mandrino - Nm - 72 Specifiche del gambo dell'utensile - - HSK-A63 Sistema di cambio utensile (tipo a disco) - - Capacità magazzino utensili - pezzi - 24 Tempo di cambio utensile (T-T) - Sec. - 2 Precisione - - Precisione di posizionamento ripetuto degli assi X/Y/Z - mm - ≤0,008/0,006/0,006 Precisione di posizionamento degli assi X/Y/Z - mm - ≤0,01/0,008/0,008 Precisione di posizionamento ripetuta degli assi A/B/C - mm - ≤6 Precisione di posizionamento asse A/B/C - mm - ≤12 A/B/C Unità di indicizzazione minima - Deg. - 0,001 Altri - - Peso della macchina - kg - ≈18000
