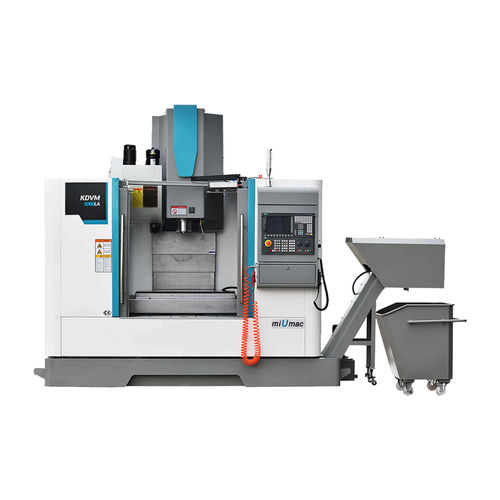

Centro di lavoro CNC 3 assi KDVM1000LA

verticaleBT 4024 utensili

Centro di lavoro verticale CNC La colata è realizzata in sabbia legata alla resina, dopo un processo di invecchiamento naturale e due volte di invecchiamento artificiale, che assicura una buona precisione e stabilità. Articolo - Unità - KDVM1000LA Corsa asse X - mm - 1000 Corsa asse Y - mm - 520 Corsa asse Z - mm - 520 Distanza dall'asse del mandrino alla superficie della guida della colonna - mm - 550 Distanza dalla punta del mandrino alla superficie del piano di lavoro - mm - 150-670 Tavolo di lavoro - - Dimensioni del tavolo - mm - 1130×510 Scanalatura a T (larghezza x numero x altezza) - mm - 18×5×100 Carico massimo del tavolo - kg - 800 Conicità e diametro del mandrino - - BT40/Φ150 Velocità del mandrino - giri/min - 8000 Potenza motore mandrino - kW - 11/15 Velocità di movimento rapido degli assi X e Y - m/min - 36/36 Velocità di movimento rapido asse Z - m/min - 30 Coppia motore asse X/Y/Z - Nm - 20/20/20 Guida lineare a sfere X - mm - 35 Guida lineare a sfere Y/Z - mm - 35 Precisione di posizionamento X/Y/Z - mm - ≤0,008/0,006/0,006 Precisione di posizionamento X/Y/Z ripetuta - mm - ≤0,005/0,004/0,004 Capacità magazzino utensili - pezzi - 24 Diametro massimo dell'utensile (spazio adiacente/adiacente) - mm - Ф78/Ф120 Peso massimo dell'utensile - kg - 8 Lunghezza massima dell'utensile - mm - 300 Tempo di cambio utensile (T-T) - Sec. - 2 Altri - - Metodo di scarico del mandrino - - pneumatico Modalità di collegamento del motore degli assi X/Y/Z - - tipo diretto Dimensioni d'ingombro (LxLxH) - - 3060x2300x2700 (senza convogliatore trucioli) Peso della macchina - t - 5,58 Sistema CNC - - FANUC 0i MF (5）)
