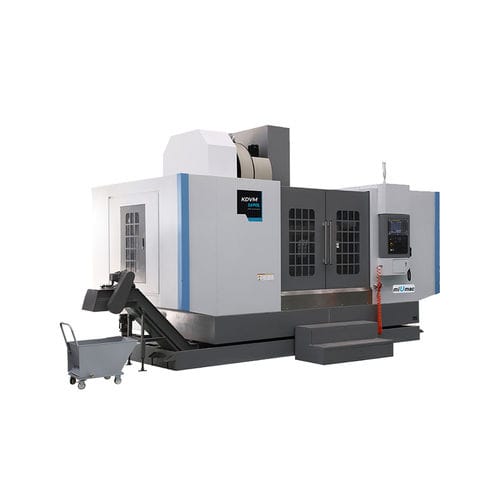

Centro di lavoro CNC 3 assi KDVM1690L

verticaleBT 5024 utensili

Centro di lavoro verticale CNC 1. La colata è realizzata con sabbia legata alla resina, dopo un processo di invecchiamento naturale e due volte di invecchiamento artificiale, che assicura una buona precisione e stabilità. 2. L'ampia base, il design rinforzato della colonna e le vie lineari di precisione per X/Y/Z assicurano alle macchine buone prestazioni e stabilità di precisione, e sono adatte sia alla lavorazione di sgrossatura che di finitura. 3. Viti a ricircolo di sfere con pretensionamento. Articolo - Unità - KDVM1690L Corsa - - Corsa asse X - mm - 1600 Corsa asse Y - mm - 900 Corsa asse Z - mm - 700 Distanza dall'asse del mandrino alla superficie della guida della colonna - mm - 1000 Distanza dalla punta del mandrino alla superficie del piano di lavoro - mm - 150-850 Tavolo di lavoro - - Dimensioni del tavolo - mm - 2000×900 Scanalatura a T (larghezza x numero x altezza) - mm - 22×5×165 Carico massimo del tavolo - kg - 1900 Sistema mandrino - - Conicità e diametro del mandrino - - BT50/Φ190 Velocità del mandrino - giri/min - 6000 Potenza motore mandrino - kW - 15/18,5 Sistema di alimentazione - - Velocità di movimento rapido asse X/Y/Z - m/min - 20/20/20 Coppia motore asse X/Y/Z - Nm - 36/36/36 Guida lineare del rullo X - mm - 55 Guida lineare a rulli Y - mm - 45 Guida lineare a rulli Z - mm - 55 Precisione di posizionamento X/Y/Z - mm - ≤0,02/0,01/0,01 Precisione di posizionamento X/Y/Z ripetuta - mm - ≤0,012/0,008/0,008 Sistema di cambio utensili - - Capacità magazzino utensili - pezzi - 24 Dia. max. utensile (spazio adiacente/adiacente) - mm - Ф112/Ф200 Peso massimo dell'utensile - kg - 18 Lunghezza massima dell'utensile - mm - 300 Tempo di cambio utensile (T-T) - Sec. - 4 Altri - - Metodo di scarico del mandrino - - pneumatico Modalità di collegamento del motore degli assi X/Y/Z - - tipo diretto Dimensioni d'ingombro (LxLxH) - - 4640x3450x3100 (senza convogliatore trucioli) Peso della macchina - t - 15,5 Sistema CNC - - FANUC 0i MF (5）)
