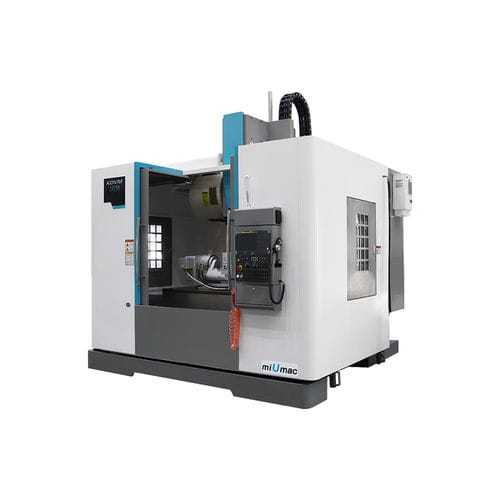

Centro di lavoro CNC 3 assi KDVM1270L

verticaleBT 4024 utensili

Centro di lavoro verticale CNC 1. La colata è realizzata in sabbia legata alla resina, dopo un processo di invecchiamento naturale e due volte di invecchiamento artificiale, che assicura una buona precisione e stabilità. 2. L'ampia base, il design rinforzato della colonna e le vie lineari di precisione per XNYIZ assicurano alle macchine buone prestazioni e stabilità di precisione, e sono adatte sia per la lavorazione di sgrossatura che di finitura. Articolo - Unità - KDVM1270L Corsa asse X - mm - 1200 Corsa asse Y - mm - 700 Corsa asse Z - mm - 700 Distanza dall'asse del mandrino alla superficie della guida della colonna - mm - 770 Distanza dalla punta del mandrino alla superficie del piano di lavoro - mm - 190-890 Dimensioni del tavolo - mm - 1360×700 Scanalatura a T (larghezza x numero x altezza) - mm - 18×5×120 Carico massimo del tavolo - kg - 1000 Conicità e diametro del mandrino - - BT40/Φ150 Velocità del mandrino - giri/min - 8000 Potenza motore mandrino - kW - 11/15 Velocità di movimento rapido asse X/Y - m/min - 36/36 Velocità di movimento rapido asse Z - m/min - 30 Coppia motore asse X/Y/Z - Nm - 20/20/20 Guida lineare a rulli X - mm - 45 Guida lineare a rulli Y/Z - mm - 45 Precisione di posizionamento X/Y/Z - mm - ≤0,008/0,006/0,006 Precisione di posizionamento X/Y/Z ripetuta - mm - ≤0,005/0,004/0,004 Capacità magazzino utensili - pezzi - 24 Diametro massimo dell'utensile (spazio adiacente/adiacente) - mm - Ф78/Ф120 Peso massimo dell'utensile - kg - 8 Lunghezza massima dell'utensile - mm - 300 Tempo di cambio utensile (T-T) - Sec. - 2 Metodo di scarico del mandrino - - pneumatico Modalità di collegamento del motore degli assi X/Y/Z - - tipo diretto Dimensioni d'ingombro (LxLxH) - - 3360x3450x2950 (senza convogliatore trucioli) Peso della macchina - t - 8,8 Sistema CNC - - FANUC 0i MF (5）)
