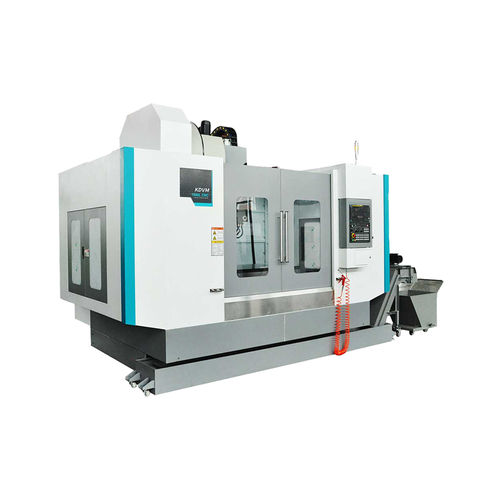

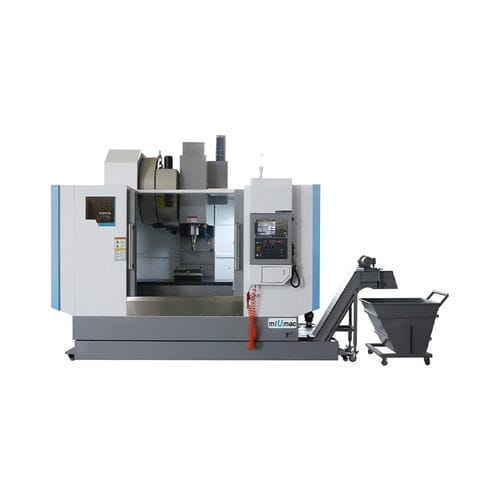

Centro di lavoro CNC 3 assi KDVM1580L

verticaleBT 5024 utensili

Centro di lavoro verticale CNC La colata è realizzata con sabbia legata alla resina, dopo un processo di invecchiamento naturale e due volte di invecchiamento artificiale, che assicura una buona precisione e stabilità. Articolo - Unità - KDVM1580L Corsa asse X - mm - 1500 Corsa asse Y - mm - 800 Corsa asse Z - mm - 700 Distanza dall'asse del mandrino alla superficie della guida della colonna - mm - 950 Distanza dalla punta del mandrino alla superficie del piano di lavoro - mm - 180-880 Dimensioni del tavolo - mm - 1700×800 Scanalatura a T (larghezza x numero x altezza) - mm - 22×5×150 Carico massimo del tavolo - kg - 1500 Conicità e diametro del mandrino - - BT50/Φ155 Velocità del mandrino - giri/min - 6000 Potenza motore mandrino - kW - 15/18,5 Velocità di movimento rapido asse X/Y/Z - m/min - 20/20/20 Coppia motore asse X/Y/Z - Nm - 27/27/27 Guida lineare a rulli X - mm - 55 Guida lineare a rulli Y - mm - 45 Guida lineare a rulli Z - mm - 55 Precisione di posizionamento X/Y/Z - mm - ≤0,001/0,008/0,008 Precisione di posizionamento X/Y/Z ripetuta - mm - ≤0,008/0,006/0,006 Capacità magazzino utensili - pezzi - 24 Dia. max. utensile (spazio adiacente/adiacente) - mm - Ф112/Ф200 Peso massimo dell'utensile - kg - 18 Lunghezza massima dell'utensile - mm - 300 Tempo di cambio utensile (T-T) - Sec. - 4 Metodo di scarico del mandrino - - pneumatico Modalità di collegamento del motore degli assi X/Y/Z - - tipo diretto Dimensioni d'ingombro (LxLxH) - - 3900x3275x3150 (senza convogliatore trucioli) Peso della macchina - t - 13 Sistema CNC - - FANUC 0i MF (5）)
