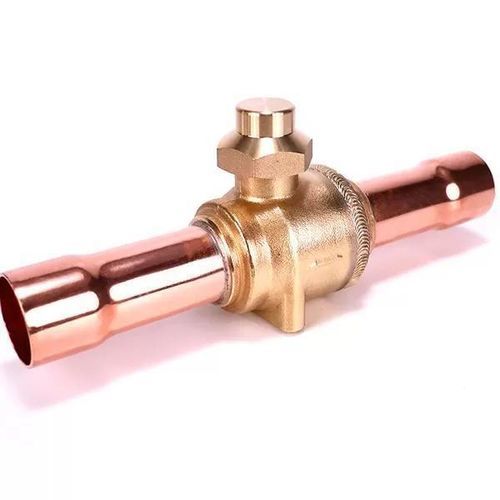

Valvola a sfera LFBV series

manualedi isolamentoantideflagrante

Panoramica
LFBV è una valvola di intercettazione a sfera, manovrata manualmente, progettata per tubazioni di liquido, aspirazione e gas caldo nei sistemi di climatizzazione commerciale e refrigerazione. Lo stelo apre o chiude il percorso di flusso interno; la valvola può essere utilizzata per la manutenzione per evacuazione e carica del refrigerante.

Caratteristiche principali

• Design a passaggio rettilineo full-bore per minimizzare la perdita di pressione.
• Azionamento 1/4 di giro da completamente aperto a completamente chiuso per controllo rapido.
• Corpo e sede saldati per prevenire perdite esterne; sfera cromata e anello di tenuta ad alte prestazioni; prova di tenuta al 100 %.
• Flusso bidirezionale; stelo antideflagrante; opzione valvola di carica disponibile.
• Corpo valvola dotato di fori per il montaggio della staffa per un'installazione semplice.

Parametri
Refrigeranti applicabili: HCFC e HFC comuni e oli correlati
Pressione massima di esercizio: 4,5 MPa
Pressione massima di prova: 6,5 MPa
Intervallo di temperatura di esercizio: -40 °C a +120 °C
Posizioni di installazione tipiche: tubo liquido, porte di aspirazione e scarico, tubo gas caldo

Dimensioni (modelli selezionati)
LFBV-6-1 / LFBV-6-2 — ODF 1/4 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 0,8 m³/h
LFBV-10-1 / LFBV-10-2 — ODF 3/8 in — L 134 mm — H 51 mm — C 8 mm — h 22 mm — M4 — OD 13 mm — Kv 3,8 m³/h
LFBV-12-1 / LFBV-12-2 — ODF 1/2 in — L 156 mm — H 51 mm — C 11,5 mm — h 22 mm — M4 — OD 13 mm — Kv 5,6 m³/h
LFBV-16-1 / LFBV-16-2 — ODF 5/8 in — L 156 mm — H 51 mm — C 13 mm — h 22 mm — M4 — OD 13 mm — Kv 10,1 m³/h
LFBV-19-1 / LFBV-19-2 — ODF 3/4 in — L 166 mm — H 60 mm — C 16 mm — h 29,7 mm — M4 — OD 19 mm — Kv 20,4 m³/h
LFBV-22-1 / LFBV-22-2 — ODF 7/8 in — L 184 mm — H 60 mm — C 20 mm — h 29,7 mm — M4 — OD 19 mm — Kv 28,2 m³/h
LFBV-28-1 / LFBV-28-2 — ODF 1-1/8 in — L 204 mm — H 79 mm — C 23 mm — h 38 mm — M4 — OD 24,5 mm — Kv 52 m³/h
LFBV-35-1 / LFBV-35-2 — ODF 1-3/8 in — L 244 mm — H 89 mm — C 25,5 mm — h 48 mm — M6 — OD 30 mm — Kv 80,9 m³/h
LFBV-42-1 / LFBV-42-2 — ODF 1-5/8 in — L 256 mm — H 110 mm — C 28 mm — h 55 mm — M6 — OD 36,5 mm — Kv 196 m³/h
LFBV-54-1 / LFBV-54-2 — ODF 2-1/8 in — L 303 mm — H 128 mm — C 35 mm — h 60 mm — M6 — OD 50 mm — Kv 248 m³/h
LFBV-67-1 / LFBV-67-2 — ODF 2-5/8 in — L 324 mm — H 147 mm — C 36 mm — h 92 mm — M6 — OD 60,5 mm — Kv 252 m³/h
LFBV-79-1 / LFBV-79-2 — ODF 3-1/8 in — L 371 mm — H 179 mm — C 42 mm — h 112 mm — M6 — OD 73 mm — Kv 279 m³/h

Documenti
PDF: scheda tecnica Valvola a sfera LFBV
PDF: certificato UL — pressostato LFBV
PDF: documenti prodotto LFBV

Caratteristiche / Specifiche tecniche

• Brand: LEFOO
• Serie modello: LFBV
• Tipo: valvola di intercettazione manuale a sfera, full-bore
• Pressione massima di esercizio: 4,5 MPa
• Pressione massima di prova: 6,5 MPa
• Intervallo di temperatura: -40 °C a +120 °C
• Funzionamento: 1/4 di giro, manuale
• Costruzione: corpo e sede saldati; sfera cromata; anello di tenuta ad alte prestazioni; 100% test di tenuta
• Flusso: bidirezionale; stelo antideflagrante; opzione valvola di carica
• Montaggio: fori per staffa sul corpo valvola
