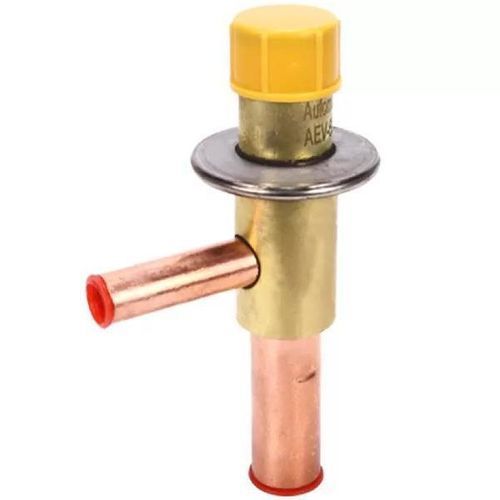

Valvola a comando assistito LFDBV

di regolazionedi regolazione di portataper sistemi frigoriferi

Panoramica del prodotto
La valvola bypass di scarico LFDBV è un componente di regolazione del carico per impianti frigoriferi con compressore non regolabile. Può essere impiegata come valvola di espansione automatica per mantenere una pressione di evaporazione fissa e garantire la pressione minima di evaporazione. La valvola varia automaticamente l'apertura per stabilizzare la pressione in uscita nonostante le variazioni di pressione in ingresso entro un intervallo definito. Connessioni ODF. Pressione massima di esercizio: 28 bar.

Dimensioni e pesi
Modello | Dimensione valvola | Connessioni (Ingresso (A) / Uscita (B)) | Dimensioni (mm) C | D | E | F
LFDBV | 0.5 / 1.0 / 2.0 / 3.0 / 4.0 | 6 mm ODF / 10 mm ODF o 1/4" ODF / 3/8" ODF | C: 58 | D: 36 | E: 106 | F: 54
LFDBV | 5.0 / 6.0 | 10 mm ODF / 16 mm ODF o 3/8" ODF / 5/8" ODF | C: 64 | D: 47 | E: 122 | F: 69

Capacità (potenza nominale, kW)
Dimensione valvola | Dimensione foro | R134a | R22 | R404A | R507
0.5 | 0.7 | 0.98 | 1.4 | 1.0 | 1.0
1.0 | 1.0 | 1.4 | 2.1 | 1.5 | 1.5
2.0 | 2.0 | 2.9 | 4.2 | 3.0 | 3.0
3.0 | 3.0 | 6.7 | 9.8 | 6.8 | 6.9
4.0 | 3.5 | 8.9 | 12.8 | 9.0 | 9.0
5.0 | 4.75 | 16.3 | 23.6 | 16.5 | 16.6
6.0 | 5.0 | 20.4 | 30.6 | 21.4 | 21.6

Note aggiuntive
Funziona come valvola di espansione/derivazione automatica per frigorifero; mantiene pressione di evaporazione fissa e pressione minima di evaporazione; regola automaticamente l'apertura per stabilizzare la pressione in uscita; connessioni ODF; pressione massima di esercizio 28 bar. Scheda tecnica disponibile (PDF).

Caratteristiche tecniche

• Modello: LFDBV
• Tipo: Valvola bypass di scarico / valvola di espansione automatica (per impianti con compressore non regolabile)
• Funzione: Mantenere la pressione di evaporazione fissa e la pressione minima di evaporazione; regolazione automatica dell'apertura per mantenere costante la pressione in uscita
• Pressione massima di esercizio: 28 bar
• Tipi di collegamento: connessioni ODF — 6 mm, 10 mm, 16 mm; opzioni 1/4", 3/8", 5/8" ODF
• Taglie valvola disponibili: 0.5, 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
• Dimensioni degli orifizi (corrispondenti): 0.7, 1.0, 2.0, 3.0, 3.5, 4.75, 5.0
• Esempio dimensioni (mm): C: 58 o 64; D: 36 o 47; E: 106 o 122; F: 54 o 69 (a seconda della taglia valvola)
• Capacità nominali (kW) per refrigeranti: R134a, R22, R404A, R507 — vedere la tabella delle capacità sopra
