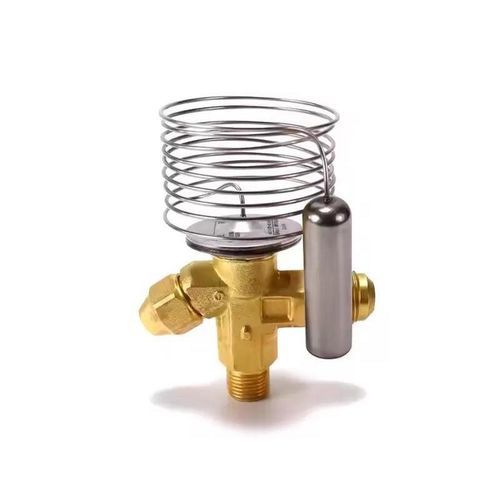

Valvola termostatica di regolazione di portata LFTEV

di espansionedi regolazionedi regolazione della temperatura

Panoramica del prodotto La valvola di espansione termica viene utilizzata per regolare l'erogazione del refrigerante liquido nell'evaporatore. L'erogazione è controllata dal surriscaldamento del refrigerante; pertanto, questa valvola è particolarmente adatta per l'erogazione di refrigerante liquido nell'evaporatore a secco, poiché il surriscaldamento del refrigerante all'uscita dell'evaporatore a secco è proporzionale al carico dell'evaporatore. Parametri Generale | Valore Fluido applicabile: tutti i comuni refrigeranti HCFC e HFC Intervallo di temperatura: da -40 ℃ a +60 ℃ Intervallo di temperatura di evaporazione: da -40 ℃ a +10 ℃ Pressione massima di esercizio: 46 bar Dimensioni di equalizzazione: 1/4" ODF, 6 mm ODF Posizione di installazione: la parte superiore della valvola è rivolta verso l’alto e il fluido scorre nella direzione dell’ingresso e dell’uscita Caratteristiche

• Ampio intervallo di temperatura di evaporazione.
• Componenti delle porte di flusso intercambiabili per facilitare la gestione delle scorte, l’abbinamento e la manutenzione.
• L’installazione del bulbo del termometro è agevole e si ottiene un buon trasferimento di calore tra la tubazione e il bulbo stesso.
• L’anima e il corpo della valvola sono realizzati in lega resistente all’usura, garantendo una lunga durata.
• Regolazione del surriscaldamento, prestazioni stabili.

Specifiche e dimensioni Refrigerante | Modello | Tipo di bilanciamento | Capillare (m) | Entrata (pollici / mm) | Uscita (pollici / mm) | Equalizzazione (pollici / mm) R22 | LFTX2 (interno) | interno | 1,5 | 3/8 / 10 | 1/2 / 12 | — R22 | LFTEX2 (esterno) | esterno | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R407C | LFTZ2 (interno) | interno | 1,5 | 3/8 / 10 | 1/2 / 12 | — R407C | LFTEZ2 (esterno) | esterno | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R134a | LFTN2 (interno) | interno | 1,5 | 3/8 / 10 | 1/2 / 12 | — R134a | LFTEN2 (esterno) | esterno | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 R404A / R507 | LFTS2 (interno) | interno | 1,5 | 3/8 / 10 | 1/2 / 12 | — R404A / R507 | LFTES2 (esterno) | esterno | 1,5 | 3/8 / 10 | 1/2 / 12 | 1/4 / 6 Tabella di selezione dei componenti delle porte di flusso (potenza frigorifera nominale a -40 ℃~+10 ℃) Opzione | Potenza frigorifera nominale (RT) R22 / R407C / R134a / R404A-R507 | Potenza frigorifera nominale (kW) R22 / R407C / R134a / R404A-R507 0X | 0,15 / 0,16 / 0,11 / 0,11 | 0,11 / 0,5 / 0,5 / 0,4 / 0,38 00 | 0,3 / 0,3 / 0,25 / 0,21 | 1,0 / 1,1 / 0,9 / 0,7 01 | 0,7 / 0,6 / 0,5 / 0,45 | 2,5 / 2,7 / 1,8 / 1,6 02 | 1,0 / 1,1 / 0,8 / 0,6 | 2,5 / 3,8 / 2,6 / 2,1 03 | 1,5 / 1,6 / 1,3 / 1,2 | 5,2 / 5,6 / 4,8 / 4,2 04 | 2,3 / 2,5 / 1,9 / 1,7 | 8,0 / 8,6 / 6,7 / 6,0 05 | 3,0 / 3,2 / 2,5 / 2,2 | 10,5 / 11,3 / 8,6 / 7,7 06 | 4,5 / 4,9 / 3,0 / 2,6 | 15,5 / 16,7 / 10,5 / 9,1 Dimensioni Sono disponibili disegni quotati e immagini delle dimensioni per la serie LFTEV. Documenti e disegni PDF disponibile: "Valvole di espansione termostatiche LFTEV" (data del documento indicata sul sito: 02/03/2026). Caratteristiche / specifiche tecniche

• Serie: valvole di espansione termostatiche LFTEV.
• Refrigeranti applicabili: Tutti i comuni refrigeranti HCFC e HFC.
• Intervallo di temperatura ambiente di funzionamento: da -40 ℃ a +60 ℃.
• Intervallo di temperatura di evaporazione: da -40 ℃ a +10 ℃.
• Pressione massima di esercizio: 46 bar.
• Opzioni di dimensione della linea di equalizzazione: 1/4" ODF o 6 mm ODF (a seconda del modello).
• Lunghezza standard del capillare: 1,5 m (varia a seconda del modello).
• Dimensioni comuni degli attacchi di ingresso/uscita: ingresso da 3/8" (10 mm), uscita da 1/2" (12 mm) per i modelli principali; alcuni modelli esterni includono un attacco di equalizzazione da 1/4" (6 mm).
• Tipi di bilanciamento: interno ed esterno (disponibili a seconda del refrigerante/modello).
• Materiali: anima e corpo della valvola realizzati in lega resistente all’usura per una maggiore durata.
• Funzione: controllo del flusso del refrigerante basato sul surriscaldamento, adatto per evaporatori a secco.
