Sonda di gas SS31H

di ossigenorobusta

Informazioni generali

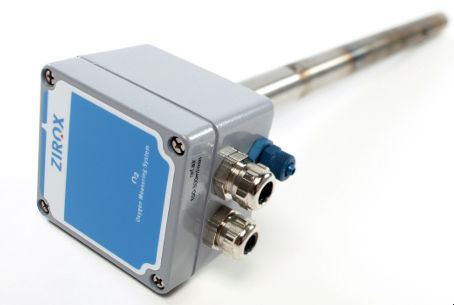

Le sonde fumi ZIROX SS31/SS31H sono sensori di ossigeno robusti per la determinazione della lambda in impianti di combustione di grandi dimensioni e per la misura della pressione parziale di ossigeno nelle atmosfere dei forni. Le sonde sono prive di calibrazione, deriva e manutenzione. Un riscaldatore integrato mantiene la temperatura di esercizio, evitando distorsioni di misura dovute al raffreddamento del gas prelevato nella linea di aspirazione. Materiali e componenti di alta qualità garantiscono stabilità a lungo termine.

Applicazioni

• Misure dei gas di combustione in centrali e impianti
• Monitoraggio dei gas di processo in forni industriali

Dati tecnici - Sonda ossigeno SS31H
Lunghezza: 300...1800 mm
Diametro: 25 mm
Peso: 1...3,5 kg
Materiale: acciaio inox 1.4841
Dimensioni testa morsetto: 75 x 80 x 60 mm
Morsetti: 5 x Phönix MBK 2,5/E
Grado di protezione: IP52 (IP65 su richiesta)
Alimentazione: 36 V (DC o AC)
Resistenza riscaldatore AC / DC: 8 Ohm
Corrente riscaldatore AC / DC: 4,5 A
Potenza riscaldatore AC / DC: 160 VA
Controllo riscaldatore: PWM, tempo ciclo max 500 ms
Campo di misura: -0,01...20,6 Vol.-% O2
Precisione: < 5 % errore relativo
Temperatura di esercizio (sonda): 700...800 °C
Offset sensore: -2 mV...-10 mV
Tensione sensore (5,0 Vol.-%, 800 °C): -33,1 mV
Termocoppia: Tipo B (800 °C ≙ 3,2 mV)
Portata max. del gas misurato: 10 m/s
Gas di riferimento: aria ambiente
Portata gas di riferimento: 5...10 l/h

Assegnazione morsetti

• (1) Massa — AGND
• (2) Tensione sensore — -Uz
• (3) Tensione termica — +Ut
• (4) Riscaldamento — UH
• (5) Riscaldamento — UH

Raccomandazioni di montaggio

• Utilizzare pressacavo o raccordo a anello di taglio per la tenuta

Opzioni

• Canale gas di prova per controllo in-situ della sonda
• Guscio di immersione per protezione della sonda con portate > 10 m/s

Caratteristiche / Specifiche tecniche

• Modello: SS31 / SS31H
• Lunghezza: 300...1800 mm
• Diametro: 25 mm
• Peso: 1...3,5 kg
• Materiale scocca: acciaio inox 1.4841
• Testa morsetto: 75 x 80 x 60 mm
• Protezione: IP52 (IP65 su richiesta)
• Alimentazione: 36 V (DC o AC)
• Riscaldatore: 160 VA, 4,5 A, 8 Ohm
• Controllo riscaldatore: PWM, tempo ciclo max 500 ms
• Campo O2: -0,01...20,6 Vol.-%
• Precisione: < 5 % errore relativo
• Temperatura di funzionamento: 700...800 °C
• Termocoppia: Tipo B
• Portata max: 10 m/s (guscio di immersione opzionale per portate maggiori)
• Gas di riferimento: aria ambiente, portata 5...10 l/h
