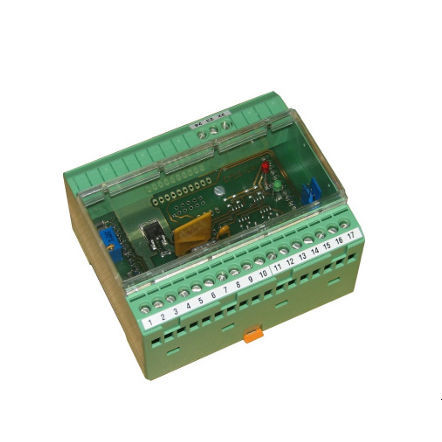

Unità di controllo elettronico E713

Informazioni generali
Il E713 è un'unità elettronica progettata per acquisire e elaborare i segnali delle sonde di ossigeno ZIROX®. Converte i segnali della sonda in concentrazione di ossigeno secondo l'equazione di Nernst e fornisce l'uscita del valore misurato tramite interfacce analogiche standard. L'unità alimenta le sonde e controlla il riscaldamento per sonde ZIROX® riscaldate. L'E713 è disponibile in versioni per montaggio su pannello o su guida DIN e può essere fornita insieme a un modulo pompa opzionale in un involucro metallico per campo.

Applicazioni / Caratteristiche

• Acquisizione ed elaborazione segnali per sonde ZIROX®
• Uscita valore misurato tramite 4-20 mA (standard), 0/2-10 V opzionale
• Alimentazione e controllo riscaldamento per sonde riscaldate (uscita riscaldamento fino a 5 A)
• Monitoraggio di processo e integrazione nei sistemi di controllo
• Interfaccia digitale opzionale (RS232) e taratura via RS232

Dati tecnici

• Ingresso segnale: tensione cella e termolettrica dalle sonde ZIROX®
• Campo di misura: 0...20,64 Vol.-% O2 (espandibile fino a 100 Vol.-% su richiesta)
• Precisione: errore relativo < 5 % (tipico)
• Alimentazione gas di riferimento: non integrata (possibile tramite modulo pompa opzionale)
• Display: LCD a matrice di punti, 2 x 16 caratteri (testo chiaro)
• Tastiera: 2 tasti in membrana
• Uscita analogica: 4...20 mA (corrisponde a 0...20 Vol.-% O2), 0/2-10 V opzionale; isolamento galvanico fino a 500 V DC
• Interfaccia digitale: RS232 (opzionale)
• Alimentazione: 24 V DC ±10 %, corrente tipica ca. 60 mA (più corrente riscaldamento sonda)
• Controllo riscaldamento: 24 V DC, max. 5 A
• Dimensioni (custodia pannello): 96 x 96 x 150 mm³; (modulo guida DIN): 90 x 75 x 55 mm³
• Peso: ca. 0,3 kg (variante pannello)
• Grado di protezione: IP22 (variante pannello) / IP20 (modulo guida DIN)
• Temperatura di esercizio: 0...+40 °C (standard) / fino a +50 °C a seconda della variante; umidità 0...95 % rel.
• Temperatura di stoccaggio: -20...+50 °C (standard) / fino a +60 °C a seconda della variante

Caratteristiche / Specifiche tecniche

• Opzione elettronica a basso costo per montaggio in quadro o su guida DIN
• Elaborazione dei segnali secondo l'equazione di Nernst per sonde ZIROX®
• Uscita analogica standard 4-20 mA; interfacce e taratura opzionali
• Alimentazione 24 V DC con controllo riscaldamento integrato per sonde riscaldate (max. 5 A)
• Campo di misura flessibile e configurazioni opzionali su richiesta
