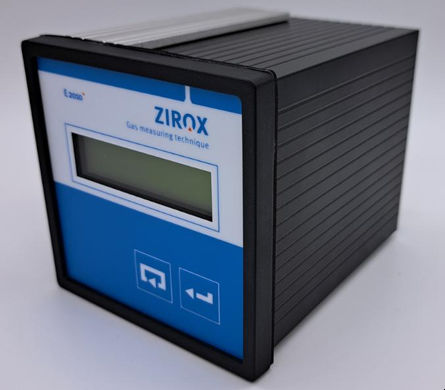

Unità di controllo elettronico di tensione E2010

Informazioni generali
L'unità elettronica E2010 è il dispositivo standard per l'impiego con le sonde di ossigeno ZIROX. Registra i segnali della sonda, li converte in concentrazione di ossigeno secondo l'equazione di Nernst e fornisce il valore misurato tramite un'uscita 4-20 mA standard. L'E2010 fornisce inoltre l'alimentazione e il controllo del riscaldamento per le sonde ZIROX riscaldate.

Caratteristiche

• Acquisizione e elaborazione del segnale per sonde ZIROX
• Uscita del valore misurato tramite interfaccia standard 4-20 mA
• Alimentazione e controllo del riscaldamento per sonde riscaldate
• Display LCD a matrice di punti e tastiera a 2 tasti per monitoraggio locale

Dati tecnici E2010

• Ingresso segnale: tensione di cella e termolettrica delle sonde ZIROX
• Campo: 0...20,64 Vol.-% O2 (fino a 100 Vol.-% su richiesta)
• Precisione: errore relativo < 5 %
• Alimentazione gas di riferimento: nessuna (deve essere fornita dall'utilizzatore)
• Display: LCD a matrice di punti, 2 x 16 caratteri
• Tastiera: 2 tasti a membrana
• Uscita: 4...20 mA (corrisponde a 0...20 Vol.-% O2)
• Alimentazione: 24 V DC +/- 10 %, 5 A
• Dimensioni: 96 x 96 x 125 mm
• Peso: circa 650 g
• Grado di protezione: IP30 (fronte IP52)
• Temperatura di esercizio: 0...+40 °C, 0...95 % UR
• Temperatura di stoccaggio: -20...+50 °C, 0...95 % UR

Download
Manuale (PDF) disponibile.
