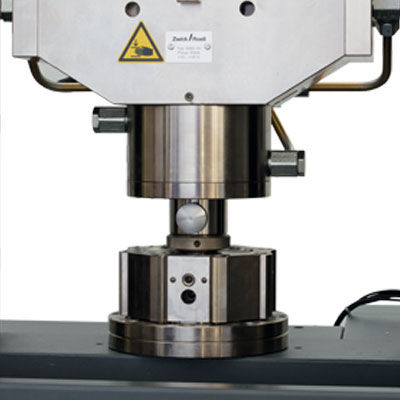

Sistema di allineamento

L’allineamento assiale preciso dell’asse di prova del sistema è un requisito fondamentale per ottenere risultati di prova affidabili. L'allineamento deve essere eseguito con grande cura e precisione, in particolare quando si testano materiali fragili come il vetro, i compositi in fibra, o alcuni metalli. Il dispositivo di allineamento viene usato per la compensazione accurata degli errori angolari e di offset nella configurazione di prova. Il dispositivo di allineamento è montato direttamente sulla traversa base del sistema di prova. Le viti di regolazione sono usate prima per regolare l'errore angolare e poi l'offset assiale. La configurazione a vite per effettuare le regolazioni in direzione X e Y permette di correggere gli errori nella rispettiva direzione di lavoro. L'allineamento può essere effettuato sotto carico. Risultati di prova affidabili grazie all’allineamento preciso degli assi di prova Il posizionamento accurato e l'adattamento riproducibile e senza giochi in ogni asse garantiscono risultati di prova affidabili. Gli errori di angolazione e di offset possono essere regolati indipendentemente l'uno dall'altro in modo semplice e veloce. Serraggio sicuro del dispositivo di allineamento per il mantenimento a lungo termine di eventuali regolazioni. L'adattamento alle traverse superiore, mobile e base consente una gamma flessibile di applicazioni. Con il carico di 250 kN, c'è l'opzione che include un'interfaccia a flangia, per ridurre i tempi di prova e aumentare la rigidità.
