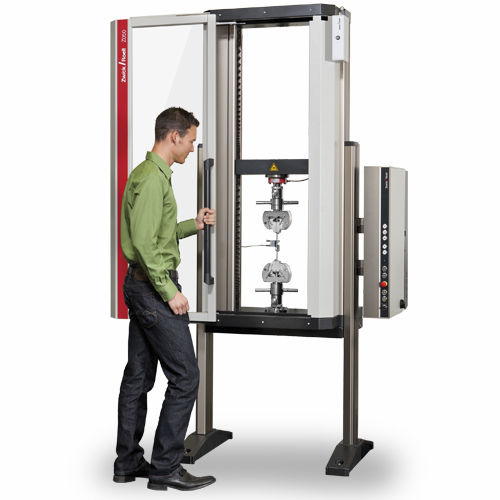

Ganascia auto serrante per prova di trazione

Gli afferraggi a cuneo sono a chiusura simmetrica. Per l’apertura e la chiusura degli afferraggi, così come per l’applicazione della forza, viene utilizzata una leva. Viene fatta una distinzione tra i due principi di funzionamento: Body over wedge (BoW) A leva Questi afferraggi a cuneo applicano un’elevata forza di precarico al momento dell'inserimento del provino. Il precarico applicato al provino viene trasmesso alle guancette attraverso il corpo delle morse tramite una vite a ricircolo. Anche in questo caso la forza di presa principale viene raggiunta solo durante il carico di trazione (tramite l'effetto cuneo). Questo morse hanno due ulteriori vantaggi: i campioni inclini allo scivolamento vengono afferrati più saldamente fin dall'inizio e la lunghezza di presa rimane costante, anche se lo spessore varia da un campione all'altro. Inoltre, il controllo della velocità di deformazione, secondo ISO 6892-1 (2009) Metodo A (closed loop) e ASTM E 8 (2009) Metodo B, può essere applicato con maggiore precisione. Grazie al loro design modulare, questi afferraggi possono essere configurati per l'azionamento manuale o pneumatico in base alle diverse esigenze. Con gli afferraggi “body over wedge”, la posizione delle guancette rimane costante nella direzione di prova quando il serraggio del provino. Questo significa che la separazione tra le morse non dipende dallo spessore del provino. La versione manuale offre una soluzione economicamente vantaggiosa, semplice e robusta. L'azionamento tramite la leva a montaggio radiale consente elevate forze di precarico.
