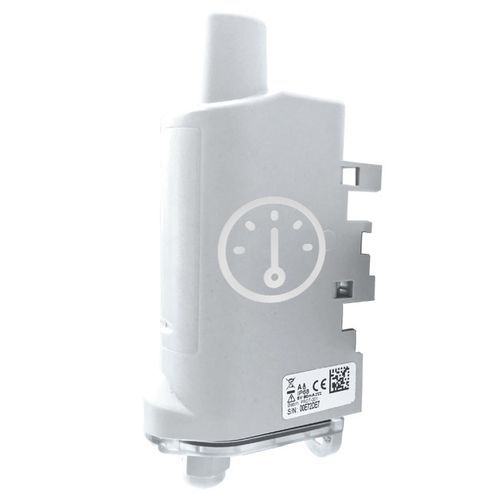

Trasmettitore wireless per sensore configurabile ARF8230 series

di bassa potenzaprogrammabilea impulsi

Panoramica del prodotto
Il sensore PULSE legge e analizza i dati di consumo da contatori d’acqua, elettricità o calore e conta i cicli degli impianti per supportare la pianificazione della manutenzione. È un’interfaccia wireless progettata per un collegamento semplice a contatori o dispositivi con uscita a impulsi.

Punti di forza del sensore IoT

• 2 ingressi impulsionali configurabili (contatto pulito, REED, S0, collettore aperto)
• Autonomia batteria superiore a 15 anni in base a versione e configurazione
• Rilevamento frodi e perdite
• Monitoraggio portata per contatori
• Trasmissione dati periodica e/o su evento
• Registrazione dati per ottimizzare autonomia
• Configurazione locale (USB-C) e remota
• Compatibile con KARE+
• Versioni disponibili: LoRaWAN (EU863-870, US902-928, AU915-928, AS923-1), Sigfox (RC1/RC2/RC4), NB‑IoT / LTE‑M
• Versione 6 fili e opzione ATEX disponibili

Funzionalità del sensore PULSE

• Collega due contatori a 3 fili o un contatore a 5 fili (variante 6 fili)
• Trasmissione periodica degli indici contatore o dei cicli macchina, con registrazione opzionale dei valori
• Allarmi e invii su evento per soglie di portata (alto/basso) e rilevamento perdite
• Ridondanza configurabile del numero di ripetizioni per trama
• Ingresso frode per canale per rilevare cambi di stato
• Configurazione locale via USB-C e remota via rete (periodicità, modalità di trasmissione, soglie di allarme)
• Avvisi di errore prodotto, errore configurazione e batteria scarica
• Test di rilevamento impulsi all’avvio (LoRaWAN); tempo di acquisizione programmabile e sincronizzazione automatica giornaliera dell’orologio interno (LoRaWAN)

Cosa esegue il sensore

• Avvisare: generare allarmi in caso di frode, superamento soglie o rilevamento perdite
• Monitorare: inviare periodicamente letture di contatori acqua, elettricità e calore (trasmissione indici, monitoraggio portata min/max)
• Contare: conteggiare i cicli degli impianti per anticipare la manutenzione

Codici / varianti disponibili

• ARF8230ARA - PULSE LoRaWAN EU863-870
• ARF8230CRA - PULSE Sigfox RC1
• ARF8230ARA-CBL2 - PULSE CBL LoRaWAN EU863-870 (6 fili)
• ARF8230CRA-CBL2 - PULSE CBL Sigfox RC1 (6 fili)
• ARF8230BRA - PULSE LoRaWAN US902-928
• ARF8230DRA - PULSE Sigfox RC2
• ARF8230JRA - PULSE LoRaWAN AS923-92
• ARF8230IRA - PULSE LoRaWAN AU915-928
• ARF8230KRA - PULSE Sigfox RC4

Certificazioni e normativa
Varianti EU: Direttiva 2014/53/EU (RED); USA: FCC Title 47 CFR Part 15; Canada: RSS-247; AS/NZS 4268 dove applicabile.

Specifiche tecniche

• Ingressi: 2 ingressi impulsionali configurabili (contatto pulito, REED, S0, collettore aperto)
• Contatori collegabili: due 3 fili o uno 5 fili (variante 6 fili disponibile)
• Dimensioni: 132 x 62 x 34 mm
• Peso: 103 g
• Custodia: IP68
• Montaggio: guida DIN, tubo, parete, fascetta
• Condizioni operative: -25°C a +70°C; 0–85% UR (senza condensa)
• Alimentazione: batteria sostituibile 4000 mAh; durata dipende dal profilo (es.: LoRaWAN SF7/SF10/SF12 >15 anni; Sigfox RC1 ~7,3 anni per profilo esempio)
• Modi dati: trasmissione periodica, su evento, registrazione (fino a 23 campioni per trama)
• Ridondanza: ripetizioni configurabili per trama
• Configurazione: USB-C locale e configurazione remota via rete
• Allarmi: rilevamento frode, perdite, soglie di portata, errore prodotto/configurazione, batteria bassa
• Tempo & acquisizione: test di rilevamento all’avvio (LoRaWAN), tempo di acquisizione programmabile, sincronizzazione giornaliera automatica dell’orologio interno (LoRaWAN)
• Connettività: LoRaWAN, Sigfox, NB‑IoT / LTE‑M; compatibile con KARE+
• Opzione ATEX: variante certificata con connettori Binder o Gazpar
• Decodifica: supporto tramite strumenti CODEC forniti
