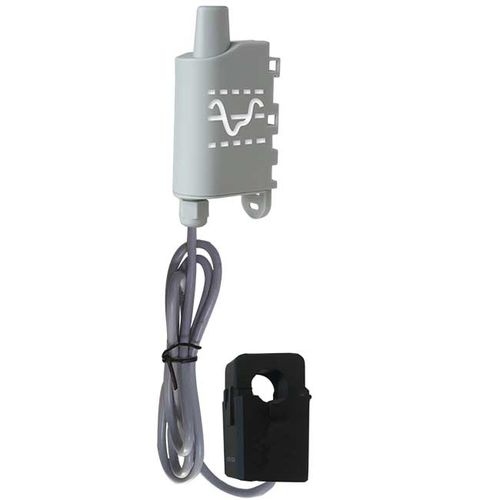

Sensore di corrente toroidale ARF819 series

su guida DINAC4-20 mA

Panoramica del prodotto
Il CURRENT SENSOR è un dispositivo LoRaWAN pronto all'uso che unisce il trasmettitore ANALOG e un trasduttore di corrente (50 A, 100 A o 500 A) per misurare la corrente alternata e inviare i valori tramite LPWAN per monitoraggio e analisi.

Punti chiave

• 2 ingressi analogici configurabili indipendentemente in 0-10 V o 4-20 mA
• 2 ingressi digitali a contatto secco associati ai canali analogici
• Trasmissione dati: periodica e/o basata su eventi (LoRaWAN EU863-870)
• Alimentazione a batteria sostituibile 2600 mAh
• Custodia IP67 per impieghi industriali/esterni
• Compatibile con la gestione dispositivi Adeunis (KARE)

Cosa fa il sensore connesso

• Monitorare la produzione energetica e gli impianti misurando la corrente
• Tracciare e analizzare i consumi per manutenzione preventiva e reportistica

Funzioni di allarme
E/O Innescare allarmi se:

• vengono superate le soglie di corrente configurate (alte e/o basse)
• si verifica un evento su uno dei 2 ingressi a contatto secco

Specifiche tecniche

• 2 ingressi analogici configurabili 0-10 V o 4-20 mA
• 2 ingressi digitali a contatto secco collegati ai canali analogici
• Configurazione locale e remota via rete
• Modalità di trasmissione: periodica e/o su evento
• Allarmi: errore prodotto, errore di configurazione, batteria scarica

Specifiche generali

• Peso: 70 g (batteria inclusa)
• Dimensioni: 105 x 50 x 27 mm
• Custodia: IP67, EMERGE™ PC 8731HH resina grigia (coperchio), EMERGE™ PC 8430-15 resina trasparente (base)
• Montaggio: guida DIN, tubo, parete, fascetta
• Alimentazione: batteria sostituibile 2600 mAh
• Condizioni operative raccomandate: -25°C a +70°C (versione batteria); 0–85% UR senza condensa

Caratteristiche del trasduttore di corrente

• Temperatura di esercizio: -25°C a +60°C
• Resistenza al fuoco: UL94-V0
• Versioni disponibili: 50 A, 100 A, 500 A
• Precisione: ±2%
• Lunghezza cavo: circa 70 cm
• Diametro cavo per versione: 50 A = 10 mm; 100 A = 16 mm; 500 A = 36 mm

Specifiche tecniche aggiuntive

• Periodo minimo di scansione: 30 secondi
• Logging dati: fino a 24 campioni per frame
• Frame di vita configurabile e timestamp EPOCH 2013 (opzionale)
• Test rete all’avvio (LED); fase di join personalizzabile; riavvio join da remoto
• Accessibilità e ridondanza dei dati

Area di funzionamento
LoRaWAN EU863-870

Autonomia stimata (esempi)
Condizioni: 2 ingressi attivi e configurati in 0-10 V.
Per 1 scansione ogni 5 min e 1 trasmissione ogni 30 min:

• SF7: >15 anni
• SF12: ≈5 anni

Per 1 scansione ogni 10 min e 1 trasmissione ogni 60 min:

• SF7: >15 anni
• SF12: ≈9.1 anni

Certificazione
Direttiva 2014/53/UE (RED)

Riferimenti prodotto

• ARF8190BA-B01 CURRENT SENSOR LoRaWAN® EU863-870 – 50A
• ARF8190BA-B02 CURRENT SENSOR LoRaWAN® EU863-870 – 100A
• ARF8190BA-B03 CURRENT SENSOR LoRaWAN® EU863-870 – 500A

Caratteristiche tecniche (estratto)

• Nome prodotto: CURRENT SENSOR
• Brand: Adeunis
• Composizione modello: trasmettitore ANALOG + trasduttore di corrente (50 A / 100 A / 500 A)
• Ingressi analogici: 2, configurabili 0-10 V o 4-20 mA
• Ingressi digitali: 2 ingressi a contatto secco associati
• Trasmissione: periodica e/o su evento (LoRaWAN EU863-870)
• Grado di protezione: IP67
• Batteria: sostituibile 2600 mAh
• Peso: 70 g; Dimensioni: 105 x 50 x 27 mm
• Temperatura trasduttore: -25°C a +60°C; precisione ±2%
• Montaggio: guida DIN, tubo, parete, fascetta
• Periodo minimo: 30 s; Logging: fino a 24 campioni per frame
• Timestamp: EPOCH 2013 (opzionale)
• Certificazioni: RED 2014/53/UE
