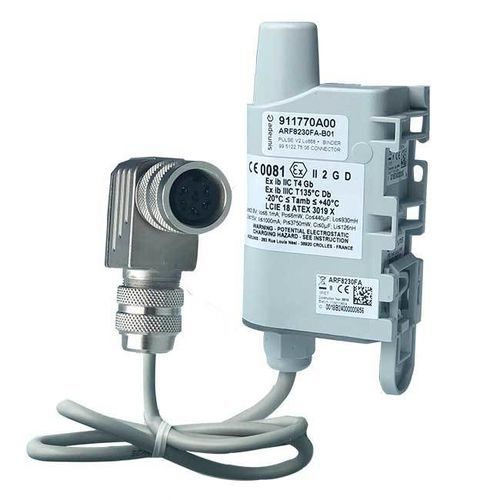

Sistema di conteggio di impulsi PULSE ATEX

elettronicoLoRaWANIP67

Panoramica Soluzione che integra il sensore PULSE ATEX con un connettore Binder pre-cablato per leggere gli impulsi dei contatori del gas e abilitare il monitoraggio remoto e la gestione energetica. Progettato per ambienti ATEX con copertura radio LoRaWAN EU863-870 per installazione in campo.

Vantaggi principali

• Pre-cablato su connettore Binder per connessione diretta al contatore
• Alimentazione a batteria con trasmissioni periodiche o su allarme
• Rilevamento di frodi e perdite di gas
• Monitoraggio del flusso (min/max)
• Configurabile in locale e da remoto (LoRaWAN)
• Logging dei dati e ridondanza per continuità del servizio
• Timestamp e test rete all’avvio
• Versioni disponibili: PULSE ATEX; versione con connettore Gazpar

Aree ATEX

• Gas e vapori:
  • Zona 1: prossimità immediata dell’area sensibile
  • Gruppo IIC: idrogeno, acetilene e gas simili
• Polvere:
  • Zona 21: prossimità immediata dell’area sensibile

Funzioni del sensore

• Monitoraggio: invio periodico dell’indice del contatore e monitoraggio del flusso (min/max)
• Allarme: generazione di allarmi (AND/OR) se superati soglie di flusso o in caso di perdita
• Parametri di report e allerta configurabili per adattarsi alla policy di misurazione

Versioni pronte per contatori

• PULSE ATEX (LoRaWAN EU863-870 disponibile)
• Versione con connettore Gazpar

Specifiche tecniche

• Caratteristiche sensore: modalità periodiche con/senza logging; ridondanza; timestamp; test rete all’avvio; fase di join personalizzabile; lifeframe configurabile; allarmi per errore prodotto, errore di configurazione, batteria scarica
• Generali: dimensioni 105 x 50 x 27 mm; peso 70 g; involucro IP67 (IP68 su richiesta); fissaggi integrati: guida DIN, tubo, parete, flangia; temperatura di esercizio -20°C ÷ +40°C; batteria saldata; normativa: Direttiva 2014/53/UE (RED)
• Connettore Binder: IP67; connettore angolato femmina; DIN 6 pin; certificazione UL; induttanza cavo < 0.004 mH; capacitanza cavo < 0.00012 µF
• PULSE ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db; -20°C < Tamb < +40°C; limiti intrinseci: Uo ≤ 3.9V; Io ≤ 6.1mA; Po ≤ 6mW; Co ≤ 440µF; Lo ≤ 930mH; Ui ≤ 15V; Ii ≤ 1000mA; Pi ≤ 3750mW; Ci = 0µF; Li = 126nH
• Radio / area operativa: LoRaWAN EU863-870
• Autonomia indicativa: 1 trasmissione indice/ora (24 frame/giorno), 500 impulsi/giorno con pull-up attivato; SF7 > 10 anni; SF12 ≈ 7 anni
• Riferimento (esempio): ARF8230FA-B01 = PULSE ATEX + BINDER LoRaWAN EU863-870
• Certificazioni: Direttiva 2014/53/UE (RED)
