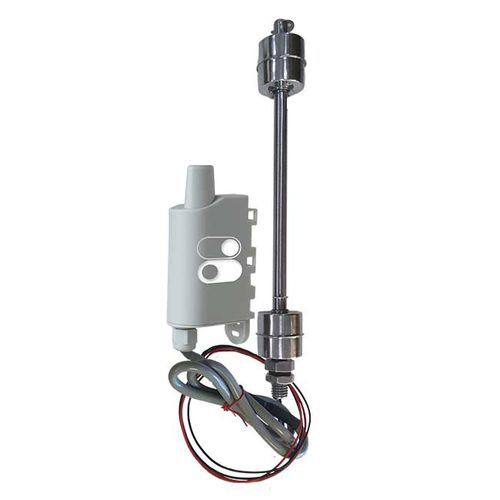

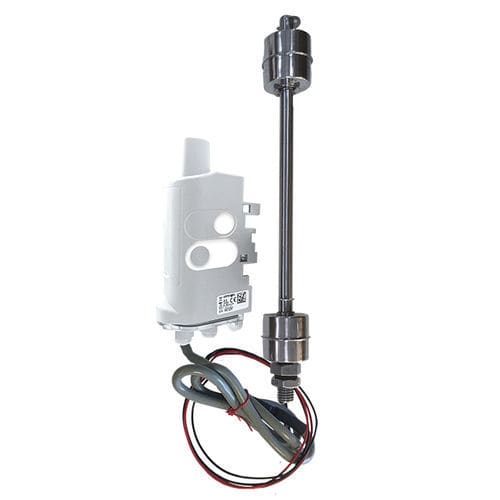

Sensore di livello a galleggiante ARF817 series

per liquidiper liquidiLoRaWAN

Panoramica
Il sensore di livello doppio è un prodotto pronto all'uso che consente la rilevazione di due livelli di liquido. Il pacchetto è composto da un transceiver con DRY CONTACTS e da una sonda a doppio livello. Sono impostati parametri predefiniti per semplificare l’installazione da parte dell’utente.

Punti chiave del sensore IoT

• 4 ingressi/uscite configurabili:
  • Controllare un'uscita in base alla variazione di stato di un ingresso
  • Controllo remoto e quasi in tempo reale dell'uscita – LoRaWAN Classe C
  • Monitorare il tempo trascorso in un dato stato
• Oltre 15 anni di autonomia (a seconda della versione e della configurazione)
• Configurazione locale e remota
• Modalità di trasmissione dati: periodica e/o evento-trigger
• Compatibile con KARE
• Versioni disponibili: LoRaWAN: EU863-870 / US902-928 / AU915-928 / AS923-1; Sigfox: RC1 / RC2 / RC4

Quali azioni svolge il sensore connesso?

• Allerta: Allerta sugli eventi – avvisa in caso di aumento o diminuzione del livello, anticipa un'eventuale tracimazione, previene lo svuotamento del serbatoio.
• Monitoraggio: Contare il numero di cambi di stato, valutare il tempo trascorso in un dato stato.

Caratteristiche del sensore di livello doppio

• Quattro ingressi/uscite digitali configurabili
• LoRaWAN Classe C (con alimentazione esterna)
• Trasmissione periodica e/o basata su eventi
• Ciclo di vita configurabile
• Allarmi: errore prodotto, errore di configurazione, batteria scarica
• Intervallo di temperatura di esercizio (transceiver): -25°C a +70°C
• Batteria sostituibile
• Sistema di fissaggio integrato: guida DIN, tubo, fissaggio a parete, collare
• Configurazione:
  • Locale, tramite porta USB
  • Remota, tramite rete, consentendo la scelta delle modalità di trasmissione, periodicità e tipo di interfaccia (ingresso/uscita)
• Certificazioni: Direttiva 2014/53/UE (RED); USA: FCC - Title 47 CFR Part 15; Canada: RSS-247 Issue 2; AS/NZS 4268

Specifiche della sonda a doppio livello

• Intervallo di temperatura della sonda: fino a 120°C
• Dimensioni: 215 mm totale / 200 mm corpo galleggiante
• Scocca: acciaio inossidabile 304
• Lunghezza cavo: circa 1 m
• Pressione di esercizio: 1 MPa
• Pressione massima: 5 MPa

Aree / versioni radio supportate

• LoRaWAN: EU863-870, US902-928, AU915-928, AS923-1
• Sigfox: RC1, RC2, RC4

Posizione del sensore

• In un serbatoio
• In un ugello di scarico

Numeri di parte (riferimenti prodotto)

• LoRaWAN: ARF8170ARA-B02 (EU863-870); ARF8170BRA-B02 (US902-928); ARF8170IRA-B02 (AU915-928); ARF8170JRA-B02 (AS923)
• Sigfox: ARF8171BA-B02 (RC1); ARF8170DRA-B02 (RC2); ARF8170KRA-B02 (RC4)

Documentazione tecnica

• Datasheet disponibili per le versioni LoRaWAN e Sigfox

Specifiche tecniche

• Tipo di prodotto: Sensore di liquido a doppio livello con transceiver DRY CONTACTS
• Composizione del pacchetto: transceiver dry contacts + sonda a doppio livello
• Ingressi/Uscite: 4 ingressi/uscite digitali configurabili
• Trasmissione: LoRaWAN (più bande regionali) e Sigfox (RC1/RC2/RC4)
• Modalità di trasmissione: periodica e/o evento-trigger
• Alimentazione / Autonomia: batteria sostituibile; oltre 15 anni a seconda della versione e configurazione
• Temperatura di esercizio (transceiver): -25°C a +70°C
• Temperatura di esercizio (sonda): fino a 120°C
• Dimensioni della sonda: 215 mm totale / 200 mm corpo galleggiante
• Scocca sonda: acciaio inossidabile 304
• Cavo sonda: ~1 m
• Pressione sonda: operativo 1 MPa; max 5 MPa
• Fissaggio: guida DIN, tubo, fissaggio a parete, collare
• Configurazione: locale via USB; remota via rete (modi di trasmissione, periodicità, comportamento I/O)
• Allarmi: errore prodotto, errore configurazione, batteria bassa, cambiamento livello
• Norme & certificazioni: RED 2014/53/EU; FCC 47 CFR Part 15; Canada RSS-247 Issue 2; AS/NZS 4268
• Riferimenti: vedere lista delle varianti regionali (LoRaWAN e Sigfox)
