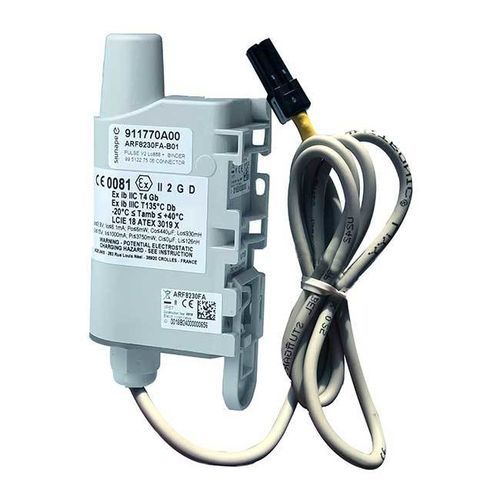

Contatore di gas IoT ARF8230FA-B02

Panoramica del prodotto
Sensore IoT ATEX PULSE pre-cablato con connettore GAZPAR femmina a 2 poli per leggere gli impulsi dei contatori del gas. Progettato per trasmissione periodica degli indici, monitoraggio dei flussi e rilevamento di perdite/frode nelle applicazioni industriali e utility.

Punti salienti DEL SENSORE IOT

• Pre-cablato con connettore GAZPAR (2 poli, cavo 1 m)
• Monitoraggio periodico di indice e flusso (min/max)
• Rilevamento perdite e frodi con avvisi configurabili
• Configurazione locale o remota
• Alimentazione a batteria saldata
• Trasmissioni con timestamp (LoRaWAN)
• Test di rete all'avvio

Prodotto ATEX (zone d'uso)

• Gas e vapore
  • Zona 1: prossimità immediata dell'area sensibile
  • Gruppo IIC: gas e vapori di idrogeno, acetilene …
• Polvere
  • Zona 21: prossimità immediata dell'area sensibile

Cosa fa il sensore connesso

• Monitorare: leggere e trasmettere periodicamente l'indice del contatore; monitorare i flussi (min/max)
• Allertare: generare allarmi quando i flussi superano soglie o quando si rileva una perdita (logica AND/OR)

Caratteristiche del sensore

• Modalità periodiche con cronologia opzionale
• Ridondanza dei dati e intervallo di vita configurabile
• Timestamp e test di rete LoRaWAN all'avvio
• Personalizzazione della fase di join per il provisioning della rete
• Allarmi per errore prodotto, errore di configurazione e batteria scarica
• Induttanza del cavo < 0.004 mH; capacità del cavo < 0.00012 µF

Specifiche generali

• Dimensioni: 105 x 50 x 27 mm
• Peso: 70 g
• Involucro: IP67
• Sistemi di fissaggio integrati: guida DIN, tubo, fissaggio a parete, flangia
• Temperatura di esercizio: -20°C a +40°C
• Batteria saldata (non sostituibile dall'utente)

Connettore Gazpar

• Connettore GAZPAR femmina a 2 poli
• Lunghezza cavo: 1 m
• Induttanza del cavo < 0.004 mH
• Capacità del cavo < 0.00012 µF

Specifiche PULSE ATEX

• ATEX II 2 G D
• Ex ib IIC T4 Gb
• Ex ib IIIC T135°C Db
• Temperatura ambiente: -20°C < Tamb < +40°C
• Ui ≤ 3.9 V; Ii ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH
• Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH

Certificazioni e conformità

• LoRaWAN EU863-870
• Direttiva 2014/53/UE (RED)

Autonomia prevista

• 1 trasmissione d'indice all'ora (24 trame/giorno), 500 impulsi/giorno con pull-up abilitato
• LoRaWAN EU863-870: SF7 > 10 anni; SF12: 7 anni

Versioni disponibili

• Sensore disponibile in varianti pronte per contatore di gas (opzioni connettore GAZPAR come connettore binder e interfaccia impulsi PULSE ATEX)

Specifiche tecniche

• Prodotto: sensore IoT ATEX PULSE combinato con connettore GAZPAR
• Connettore: GAZPAR 2 poli femmina, cavo 1 m
• Classe di protezione: IP67
• Dimensioni: 105 x 50 x 27 mm
• Peso: 70 g
• Temperatura di esercizio: -20°C a +40°C
• Classificazione ATEX: ATEX II 2 G D; Ex ib IIC T4 Gb; Ex ib IIIC T135°C Db
• Limiti elettrici: Uo ≤ 3.9 V; Io ≤ 6.1 mA; Po ≤ 6 mW; Co ≤ 440 µF; Lo ≤ 930 mH; Ui ≤ 15 V; Ii ≤ 1000 mA; Pi ≤ 3750 mW; Ci = 0 µF; Li = 126 nH
• Radio: LoRaWAN EU863-870
• Batteria: saldata (non sostituibile)
• Funzioni: trasmissione periodica d'indice, monitoraggio del flusso, rilevamento perdite/frode, avvisi di soglia, configurazione locale/remota, timestamp, test di rete all'avvio
