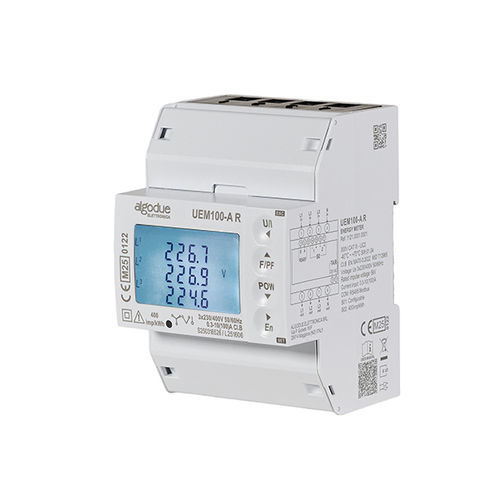

Contatore di energia elettrica trifase UEM100

su guida DINuscita ad impulsicertificato MID

UEM100 è il nuovo contatore di energia trifase ad alte prestazioni, certificato per funzionamento fino a 70°C. Con un design a 4 moduli DIN, garantisce misure precise e piena funzionalità anche in presenza di carichi elevati. Supporta il collegamento diretto fino a 100 A per fase ed è dotato di comunicazione tramite RS485 Modbus RTU o M-Bus. La misura è bidirezionale e conforme alla normativa MID Classe B (EN 50470-3), rendendolo adatto alla fatturazione e alla contabilizzazione certificata dell’energia. Misura i principali parametri elettrici, visualizzabili tramite la porta di comunicazione integrata. È compatibile con reti a 2, 3 e 4 fili e assicura misure affidabili anche in condizioni di carico squilibrato. Dispone di due uscite impulsive S0 (una programmabile e una fissa), supporta fino a quattro fasce tariffarie e include un LED metrologico per la lettura immediata dei dati, oltre a morsetti sigillabili per garantire la protezione. È disponibile un software opzionale per la gestione del dispositivo. Caratteristiche / Specifiche tecniche: - Alimentazione: Autoalimentato, tensione derivata dal circuito di misura. Range: tensione nominale ±20% - Modalità di cablaggio: - Trifase, 4 fili (3 correnti) - Trifase, 3 fili (2 correnti) - Monofase, 2 fili (1 corrente) - Tensione e Frequenza: Valore nominale: 3×230/400 V 50/60 Hz - Corrente: Corrente di avviamento (Ist): 0,04 mA; Corrente massima (Imax): 100 A - Precisione: Classe B per energia attiva secondo EN 50470-3; Classe 2 per energia reattiva secondo EN 62053-23 - Comunicazione: - RS485 Modbus RTU (2,4 – 38,4 kbps) - M-Bus (600 – 9,6 kbps) - Uscita S0: Due uscite optoisolate passive conformi alla norma IEC 62053-31: - S01 programmabile (0,01 / 0,1 / 10 / 100 En/imp) - S02 fissa: 400 imp/kWh - Gestione tariffe: Fino a 4 fasce tariffarie gestibili localmente tramite HMI o da remoto tramite protocollo di comunicazione - Condizioni ambientali: Temperatura di esercizio: -40°C +70°C; Temperatura di stoccaggio: -40°C +75°C; Grado di protezione: IP51 (frontalino) / IP20 (morsetti)
