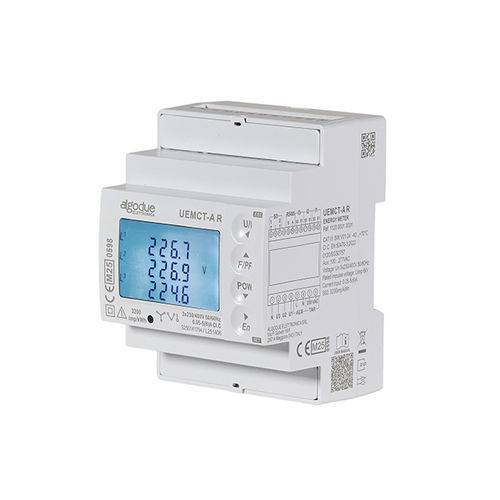

Contatore di energia elettrica trifase UEMCT

da montare su pannellouscita ad impulsicon display LCD

UEMCT è il nuovo contatore di energia trifase ad alte prestazioni, certificato per funzionamento fino a 70°C. Supporta la misura indiretta tramite trasformatori di corrente standard da 1/5 A e il collegamento a trasformatori di tensione (TV). Il dispositivo è dotato di comunicazione RS485 Modbus RTU o M-Bus. Fornisce misure bidirezionali su 4 quadranti per tutte le energie e potenze. La conformità alla Classe C secondo EN 50470-3 (MID) lo rende adatto alla contabilizzazione certificata dell’energia con elevata precisione. È compatibile con reti a 2, 3 e 4 fili e assicura misure affidabili anche in condizioni di carico squilibrato. Dispone di due uscite impulsive S0 – una programmabile e una fissa – supporta fino a quattro fasce tariffarie e include un LED metrologico per la lettura immediata dei dati, oltre a morsetti sigillabili per garantire la protezione. È disponibile un software opzionale per la gestione del dispositivo. - Alimentazione: Tensione: 100…277 VAC - Modalità di cablaggio: Trifase, 4 fili (3 correnti) Trifase, 3 fili (2 correnti) Monofase, 2 fili (1 corrente) - Tensione e Frequenza: Valore nominale: 3×230/400 V 50/60 Hz ±20% - Corrente: Corrente di avviamento (Ist): 0,005 mA Corrente massima (Imax): 6 A - Precisione: Classe C per energia attiva secondo EN 50470-3 Classe 2 per energia reattiva secondo EN 62053-23 - Comunicazione: RS485 Modbus RTU Velocità di trasmissione configurabile: 2,4 – 38,4 kbps M-Bus Velocità di trasmissione configurabile: 600 – 9,6 kbps - Uscita S0: Due uscite optoisolate passive conformi alla norma IEC 62053-31: S01: completamente programmabile tramite display o protocollo, con peso impulso selezionabile (0,01 / 0,1 / 1 / 10 / 100 / 1000 En/imp) S02: uscita impulsiva fissa: 3200 imp/kWh - Gestione tariffe: Fino a 4 fasce tariffarie gestibili localmente tramite HMI o da remoto tramite protocollo di comunicazione - Condizioni ambientali: Temperatura di esercizio: -40°C ÷ +70°C Temperatura di stoccaggio: -40°C ÷ +75°C Grado di protezione: IP51 (frontali) / IP20 (morsetti)
