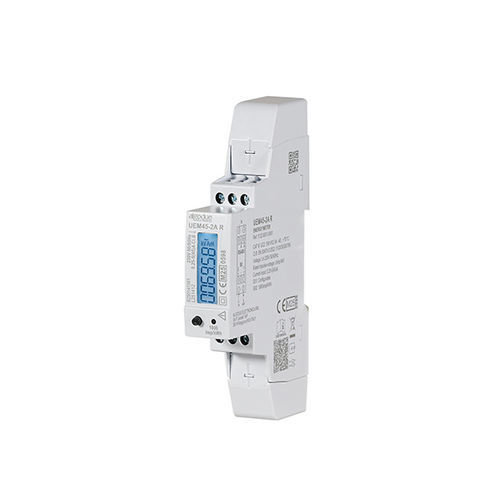

Contatore di energia elettrica monofase UEM45-2

su guida DINRS-485con registratore di dati

UEM45-2 è il nuovo contatore di energia monofase ad alte prestazioni, certificato per funzionamento fino a 70°C. Il design compatto (1 modulo DIN) ne consente l’integrazione anche in spazi ridotti, garantendo al contempo precisione di misura e funzionalità avanzate. Supporta il collegamento diretto fino a 45 A ed è dotato di comunicazione RS485 Modbus RTU o M-Bus. La misura è bidirezionale e conforme alla normativa MID Classe B (EN 50470-3), rendendolo adatto alla fatturazione e alla contabilizzazione certificata dell’energia. Visualizza energia e principali parametri elettrici su display LCD retroilluminato e tramite porta RS485. Dispone di due uscite impulsive S0 – una programmabile e una fissa – supporta fino a quattro fasce tariffarie e include un LED metrologico per la lettura immediata dei dati, oltre a morsetti sigillabili per garantire la protezione. È disponibile un software opzionale per la gestione del dispositivo. - Alimentazione: Autoalimentato, tensione derivata dal circuito di misura. Range: tensione nominale ±20% - Tensione e Frequenza: Valore nominale: 230 V 50/60 Hz - Corrente: Corrente di avviamento (Ist): 0,02 mA. Corrente massima (Imax): 45 A - Precisione: Classe B per energia attiva secondo EN 50470-3. Classe 2 per energia reattiva secondo EN 62053-23 - Comunicazione: RS485 Modbus RTU (velocità configurabile: 2,4 – 38,4 kbps), M-Bus (velocità configurabile: 600 – 9,6 kbps) - Uscita S0: Due uscite optoisolate passive conformi a IEC 62053-31: - S01: completamente programmabile da display o protocollo, con peso impulso selezionabile (0,001 / 0,01 / 0,1 / 1 En/imp) - S02: uscita impulsiva fissa: 1000 imp/kWh - Gestione tariffe: 4 fasce tariffarie monitorabili da remoto tramite porta di comunicazione - Condizioni ambientali: Temperatura di esercizio: -40°C +70°C. Temperatura di stoccaggio: -40°C +75°C. Grado di protezione: IP51 (frontalino) / IP20 (morsetti) - Caratteristiche / Specifiche tecniche: - Contatore di energia monofase ad alte prestazioni - Certificato MID Classe B (EN 50470-3) - Funzionamento fino a 70°C - Design compatto (1 modulo DIN) - Collegamento diretto fino a 45 A - Comunicazione RS485 Modbus RTU o M-Bus - Misura bidirezionale - Display LCD retroilluminato - Due uscite impulsive S0 (una programmabile, una fissa) - Supporto fino a quattro fasce tariffarie - LED metrologico per lettura dati - Morsetti sigillabili - Software opzionale per gestione
