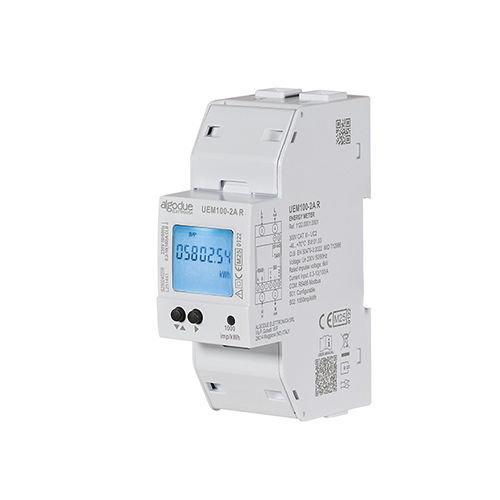

Contatore di energia elettrica monofase UEM100-2

su guida DINcon comunicazione integrataRS-485

UEM100-2 è il nuovo contatore di energia monofase ad alte prestazioni, certificato per funzionamento fino a 70°C. Il design compatto a 2 moduli DIN consente un’integrazione agevole anche in quadri con spazio limitato, garantendo precisione di misura e funzionalità avanzate anche con carichi elevati. Supporta collegamento diretto fino a 100 A ed è dotato di comunicazione RS485 Modbus RTU. La misura è bidirezionale e conforme alla normativa MID Classe B (EN 50470-3), rendendolo adatto alla fatturazione e alla contabilizzazione certificata dell’energia. Visualizza energia e principali parametri elettrici su display LCD retroilluminato e tramite porta RS485. Dispone di due uscite impulsive S0 – una programmabile e una fissa – supporta fino a quattro fasce tariffarie e include un LED metrologico per la lettura immediata dei dati, oltre a morsetti sigillabili per garantire la protezione. È disponibile un software opzionale per la gestione del dispositivo. - Contatore monofase ad alte prestazioni - Certificato MID Classe B (EN 50470-3) - Funzionamento fino a 70°C - Collegamento diretto fino a 100 A - Comunicazione RS485 Modbus RTU - Display LCD retroilluminato - Due uscite impulsive S0 (programmabile e fissa) - Supporto fino a 4 fasce tariffarie - LED metrologico per lettura dati - Morsetti sigillabili - Software opzionale disponibile Caratteristiche / Specifiche tecniche - Alimentazione: Autoalimentato, tensione derivata dal circuito di misura. Range: tensione nominale ±20% - Tensione e Frequenza: Valore nominale: 230 V 50/60 Hz - Corrente: Corrente di avviamento (Ist): 0,04 mA. Corrente massima (Imax): 100 A - Precisione: Classe B per energia attiva secondo EN 50470-3. Classe 2 per energia reattiva secondo EN 62053-23 - Comunicazione: RS485 Modbus RTU. Velocità di trasmissione configurabile: 2,4 – 38,4 kbps - Uscita S0: Due uscite optoisolate passive conformi alla norma IEC 62053-31: - S01: completamente programmabile tramite display o protocollo, con peso impulso selezionabile (0,001 / 0,01 / 0,1 / 1 En/imp) - S02: uscita impulsiva fissa: 1000 imp/kWh - Gestione tariffe: Fino a 4 fasce tariffarie gestibili localmente tramite HMI o da remoto tramite protocollo di comunicazione - Condizioni ambientali: Temperatura di esercizio: -40°C +70°C. Temperatura di stoccaggio: -40°C +75°C. Grado di protezione: IP51 (frontalini) / IP20 (morsetti) Documenti disponibili - Scheda tecnica (PDF) - Manuale utente (PDF) - Manuale del protocollo Modbus (PDF)
