Contatore di energia elettrica monofase UEM4L

trifasesu guida DINRS-485

Descrizione

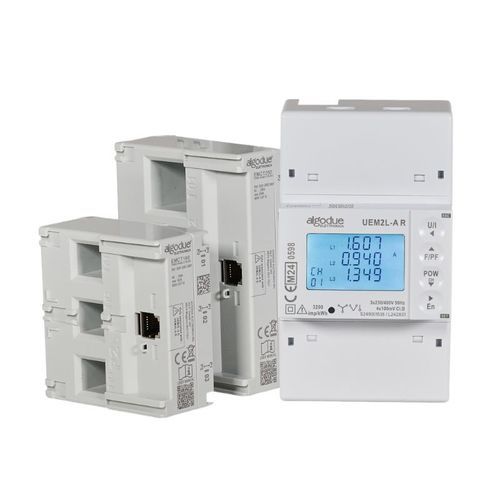

UEM2L-A R e UEM4L-A R sono contatori di energia multicanale ad alte prestazioni, certificati per funzionamento fino a 70 °C e ospitati in un formato compatto da 4 moduli DIN. Offrono la misurazione simultanea di due (UEM2L-A R) o quattro (UEM4L-A R) carichi trifase indipendenti e sono certificati MID per fatturazione (energia attiva conforme EN 50470-3 classe B). Sono progettati per funzionare con i blocchi TA trifase della serie EMCT; i blocchi TA si collegano al contatore tramite cavi RJ12. La porta COM (RS485 Modbus RTU) consente lettura e configurazione remota. È disponibile un'applicazione dedicata per la gestione remota.

Accessori e compatibilità

• EMCT-160 — valore nominale 160 A
• EMCT-250 — valore nominale 250 A
• EMCT-630 — valore nominale 630 A
• EMCT-1000 — valore nominale 1000 A
• Cavi di connessione RJ12 — lunghezze disponibili: 1 m, 3 m, 5 m, 10 m

Varianti (tabella)
NOME | Descrizione | EAN

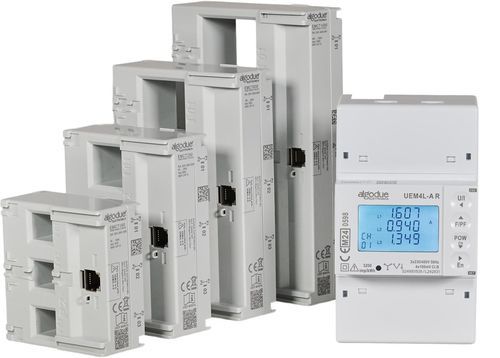

UEM4L-A R | Contatore di energia multicanale con fino a 4 canali, certificato MID, comunicazione RS485 Modbus RTU per blocchi TA EMCT (blocchi TA da ordinare separatamente) | 8058757521028
UEM2L-A R | Contatore di energia multicanale con fino a 2 canali, certificato MID, comunicazione RS485 Modbus RTU per blocchi TA EMCT (blocchi TA da ordinare separatamente) | 8058757521011
EMCT-160 | Blocco TA per sistema trifase, diametro 13,5 mm, dimensioni 71x75x32.8 mm, passo 24.8 mm, valore nominale 160 A, compatibile con UEM2L-A/UEM4L-A | 8058757521059
EMCT-250 | Blocco TA per sistema trifase, diametro 21 mm, dimensioni 78x105x32.8 mm, passo 35 mm, valore nominale 250 A, compatibile con UEM2L-A/UEM4L-A | 8058757521066
EMCT-630 | Blocco TA per sistema trifase, diametro 31 mm, dimensioni 92x135x32.8 mm, passo 45 mm, valore nominale 630 A, compatibile con UEM2L-A/UEM4L-A | 8058757521073
EMCT-1000 | Blocco TA per sistema trifase, diametro 41 mm, dimensioni 106x165x32.8 mm, passo 55 mm, valore nominale 1000 A, compatibile con UEM2L-A/UEM4L-A | 8058757521080
RJ12 1 m | Cavo RJ12 per collegamento rapido a UEM2L-A R/UEM4L-A R con modulo TA EMCT, 1 m | 8058757521097
RJ12 3 m | Cavo RJ12 per collegamento rapido a UEM2L-A R/UEM4L-A R con modulo TA EMCT, 3 m | 8058757521103
RJ12 5 m | Cavo RJ12 per collegamento rapido a UEM2L-A R/UEM4L-A R con modulo TA EMCT, 5 m | 8058757521110
RJ12 10 m | Cavo RJ12 per collegamento rapido a UEM2L-A R/UEM4L-A R con modulo TA EMCT, 10 m | 8058757521134

Documenti disponibili (nomi)

• Catalogo
• Scheda tecnica
• Manuale di istruzioni
• Manuale protocollo Modbus

Caratteristiche / specificazioni tecniche

• Alimentazione: alimentato dal circuito di tensione; range: tensione nominale ±20%.
• Modalità di cablaggio:
  • Trifase 4 fili (3 correnti)
  • Trifase 3 fili (2 correnti)
  • Monofase 2 fili (1 corrente)
• Tensione e frequenza: nominale 3×230/400 V, 50/60 Hz.
• Capacità di misura: misurazione simultanea di due o quattro carichi trifase indipendenti (a seconda del modello).
• Blocchi TA (correnti):
  • 160 A: corrente di avviamento (Ist) 0,24 A; corrente massima (Imax) 160 A
  • 250 A: Ist 0,4 A; Imax 250 A
  • 630 A: Ist 1 A; Imax 630 A
  • 1000 A: Ist 1,6 A; Imax 1000 A
• Precisione: energia attiva classe B conforme EN 50470-3; energia reattiva classe 2 conforme EN 62053-23.
• Comunicazione: RS485 Modbus RTU; velocità configurabili 2,4–38,4 kbps.
• Condizioni ambientali: temperatura di esercizio -40 °C ÷ +70 °C; temperatura di stoccaggio -40 °C ÷ +75 °C.
• Grado di protezione: IP51 (frontale) / IP20 (morsetti).
• Alloggiamento: formato compatto 4 moduli DIN; certificato per funzionamento fino a 70 °C.
• Conformità & certificazioni: certificazione MID per fatturazione; energia attiva conforme EN 50470-3 classe B (MID).
• Connettività / accessori: progettato per funzionare con blocchi TA EMCT; cavo RJ12 per collegamento blocchi TA; porta COM per gestione remota via RS485; applicazione dedicata disponibile per gestione remota.
