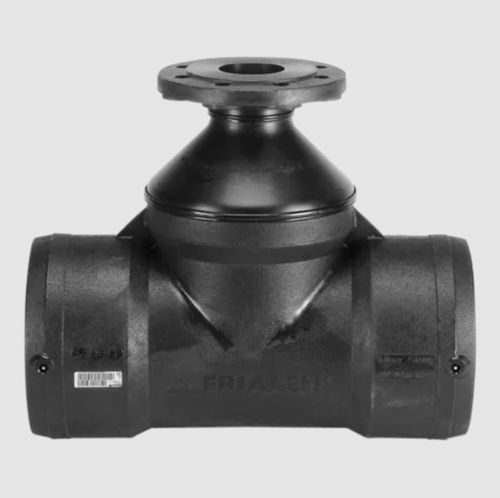

Raccordo idraulico FLT

ad avvitamentoa TDIN

Pezzo a T della flangia TFL Acqua Materiale: PE 100 e inserto metallico Tecnologia di sicurezza Nota: Flangia di riduzione e fusione. Inserto metallico nella flangia per prevenire il flusso di freddo. Si consigliano le guarnizioni GST. Osservare le coppie di serraggio delle viti dopo aver specificato il produttore della guarnizione o DVS. Aree di applicazione La flangia a T FRIALEN viene utilizzata per la transizione tra tubi HD-PE e tubi o valvole in metallo. Il principale campo di applicazione della flangia FRIALEN T-Piece è il collegamento agli idranti. Per una diramazione in DN 80 è possibile flangiare direttamente una valvola di intercettazione. Anche altri diametri nominali possono essere realizzati con FRIALEN T-Piece1) in combinazione con il riduttore flangiato FRIALEN FLR o, se il diametro nominale è uguale, con la flangia a tutta parete FRIALEN EFL2). Istruzioni di montaggio Il pezzo flangiato a T viene installato solo in assenza di pressione. Per quanto riguarda la preparazione del raccordo a T in direzione dell'apertura di passaggio con tubi HD-PE (marcatura della profondità di inserimento, rimozione del rivestimento di ossido, pulizia, ecc. Le misure del collegamento a flangia corrispondono alla norma DIN EN 1092-1. Sono necessarie rondelle supplementari. È possibile utilizzare tutte le guarnizioni standard profilate o piatte. Rispettare le coppie di serraggio delle viti indicate dal produttore della guarnizione. Si consigliano le guarnizioni G-ST. Buone ragioni per l'utilizzo del pezzo flangiato a T FRIALEN FLT: Parte compatta in HD-PE per il collegamento diretto a valvole e idranti flangiati Combinazione realizzata in fabbrica con FRIALEN T-Piece, riduttore e flangia da saldare (flangia fissa)
